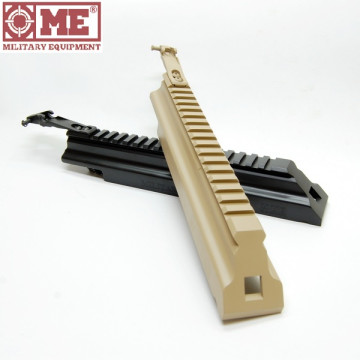

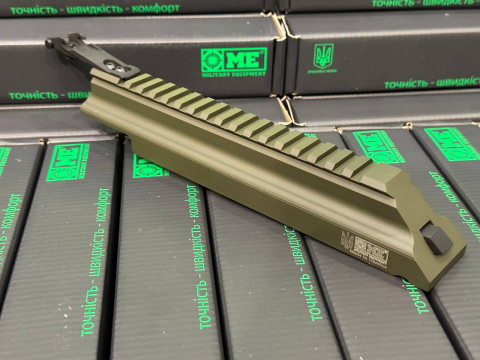

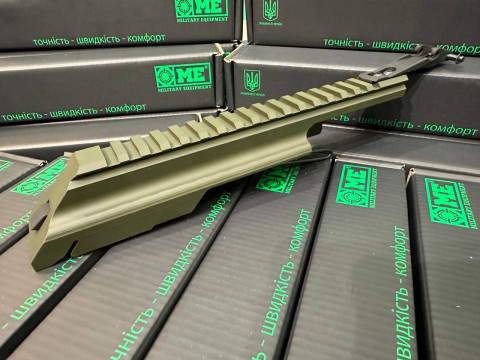

Кришка ствольної коробки з планкою Пікатіні для установлення коліматорних і оптичних прицілів на АК/АКМ/АК-74/АК10х (Форт 201-206, Вулкан-Т, Сайга, АКМС-ОП) в другому поколінні.

Модернізована кришка дозволяє залишити рідні механічні пристосування.

 Найважливіший факт на користь цієї кришки – це те, що, на відміну від литих китайських "аналогів", вона не люфтить, і при значному настрілі не зміщується СТП.

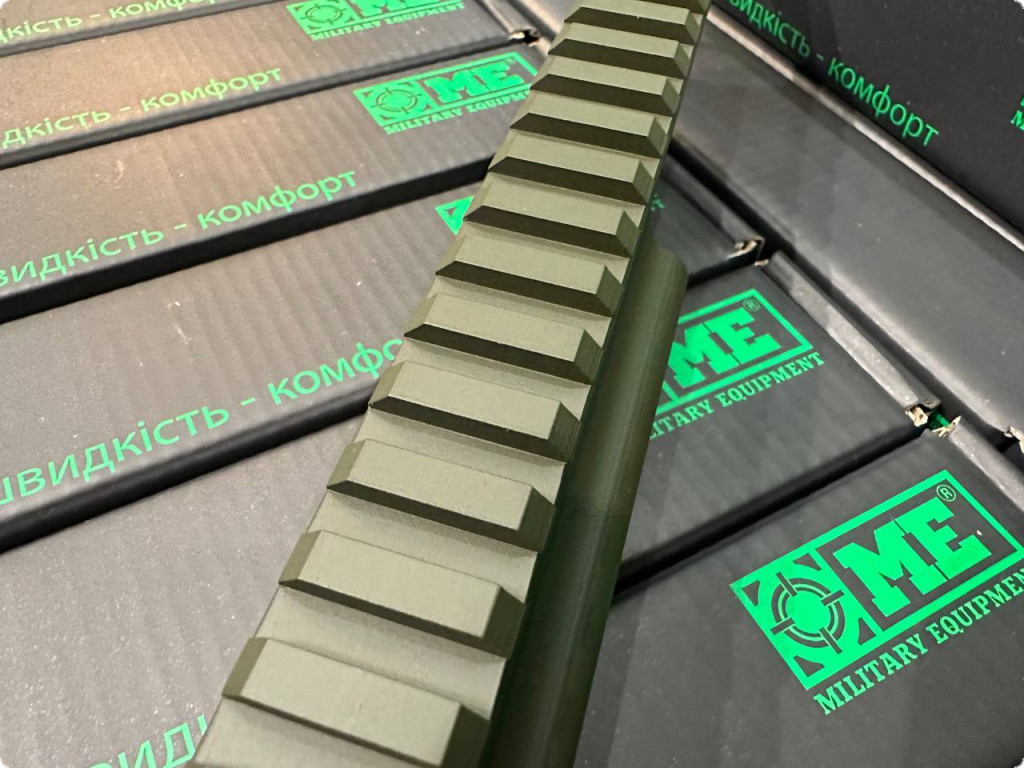

 Основними плюсами цього виробу є ергономічність, міцність та невелика вага. Маса кришки складає 120 грамів, а оскільки стандартна кришка важить 80 грамів, то дана конструкція обважить карабін всього лише на 40 грамів!!! Планка Пікатіні, що розташована безпосередньо на кришці та являє з нею монолітне ціле, дозволяє вирішити основну проблему карабінів на базі АК – установлення коліматорних або оптичних прицілів на комфортній відстані від ока.

 Кришка цілком фрезерована з цільної заготовки із авіаційного алюмінієвого сплаву Д16Т, що забезпечує точність виготовлення, міцність і невелику вагу виробу. Установлення кришки здійснюється на місце кріплення штатного цілика з можливістю регулювання довжини для максимально щільної фіксації на ствольній коробці.

 У конструкції дуже оригінально вирішена проблема люфтів і швидкості доступу до затворної рами та УСМ для усунення затримок при стрільбі і чищенні карабіна. З боків кришка перекриває ствольну коробку, при цьому права сторона кришки працює аналогічно пелюстковій пружині, забезпечуючи надійну фіксацію кришки до ствольної коробки в закритому стані.

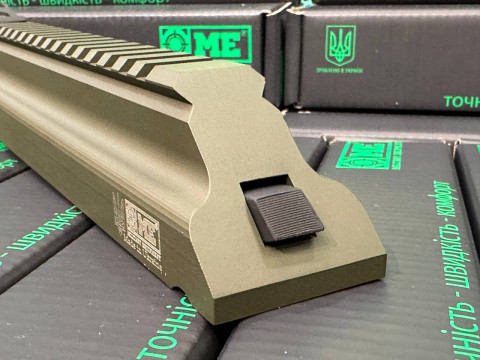

Також у комплекті поставляється модифікована кнопка фіксатора кришки, що має клиноподібну форму. В результаті, витискаючись зворотною пружиною за рахунок клиноподібної форми, така кнопка "визбирує" люфти в пазі фіксатора кришки, що забезпечує повну відсутність люфтів і гарантує повернення "в нуль" при відкриванні / закриванні кришки. Разом з тим, для знімання кришки не потрібно спеціального інструменту, досить просто відтиснути фіксатор і відкрити кришку.

 ДОЗВОЛЯЄ ЗАЛИШИТИ ШТАТНИЙ ЦІЛИК !!!

Увага!
 Зверніть увагу, гвинти, якими фіксується фіксатор до кришки ствольної коробки, необхідно обов'язково встановлювати на анаеробний фіксатор різьбових з'єднань (Loctite, DoneDeal), що можна купити в будь-якому автомагазині.
Це правило діє не тільки для кришки, а й в цілому для всіх різьбових з'єднань, що використовуються на схильних до вібрації (віддачі) механізмах, для запобігання їх самовідкручування.

 При установленні кришки настійно рекомендується залишити пружину, що фіксує цілик. Пружина не впливає на роботу конструкції (всі люфти витискаються клиноподібною кнопкою фіксатора кришки), проте значно підвищує зручність при чищенні карабіна, надійно фіксуючи кришку у відкинутому стані.

 Обов'язковим є використання клиноподібної засувки-фіксатора, що поставляється у комплекті з кришкою. Стандартна засувка кришки ствольної коробки не забезпечить усунення посадкових люфтів і конструкція не буде працювати належним чином.

Технічні характеристики:

• Прецизійне фрезерування з цільної алюмінієвої заготовки. Використовується високоміцний алюмінієвий сплав марки 7075.
• Дозволяє вирішити проблему з розташуванням оптичних прицілів на карабінах сімейству АК на комфортній відстані від ока.
• Не перешкоджає швидкому доступу до вузлів УСМ і не заважає чищенню карабіна.
• Забезпечує повернення в "нуль" (не вимагає повторної пристрілки) при установленні / зніманні.
• Проста установка не вимагає фахівця.
• Маса: 120г.
• Габарит 38х38х235,5

 Кришка пофарбована збройової фарбою фірми Cerakote. Під замовлення можливе фарбування в інший колір.

Комплект поставки (см. рис. 1)

1. Крышка – 1 шт.
2. Планка – 1 шт.
3. Направляющая – 1 шт.
4. Штифт – 1 шт.
5. Винт М4×6 – 2 шт.
6. Шайба стопорная – 1 шт.
7. Ключ шестигранник 2,5 мм – 1 шт.
8. Инструкция по эксплуатации – 1 шт.
9. Упаковочная тара – 1шт.

Рис. 1 - Комплект поставки

Перед началом использования КСК необходимо демонтировать с оружия штатную крышку, штатный возвратный механизм и штатный целик и установить на их место КСК.

Порядок демонтажа штатной крышки и последующей установки КСК приведен ниже:

ВНИМАНИЕ

Перед началом демонтажа и установки необходимо проверить, чтобы оружие было разряженным.

 1. Снять штатную крышку с оружия.

2. Вынуть штатный возвратный механизм оружия и снять с него штатную пружину.

3. Демонтировать штатный целик оружия, при этом штатную пружину целика необходимо оставить на своем месте.

4. Установить планку на крышку и закрепить ее при помощи двух винтов М4х6 (см. рис.2).

Рис. 2

5. Установить крышку с планкой на оружие, совместив при этом отверстие в планке с отверстием в ствольной коробке под штатный целик.

6. Установить в указанное отверстие штифт и застопорить его от выпадения путем установки шайбы стопорной в кольцевой паз штифта.

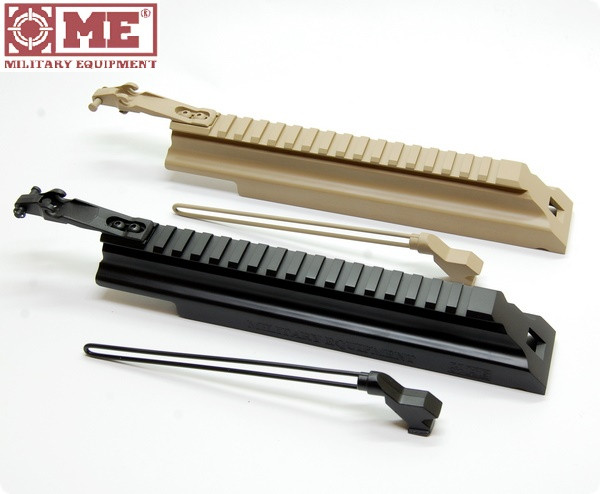

7. Установить штатную пружину оружия на направляющую КСК.

8. Поднять установленную крышку и установить на оружие направляющую со штатной пружиной.

9. Опустить крышку до защелкивания направляющей в отверстие крышки.

ВНИМАНИЕ

Оставшаяся на своем месте штатная пружина целика обеспечивает надёжную фиксацию КСК в откинутом состоянии, но в ряде случаев (в зависимости от фактического состояния пружины) может затруднять установку крышки на ствольную коробку и защелкивание направляющей. В таком случае допускается доработка штифта снизу планки КСК, передающего усилие от пружины на крышку.

10. При необходимости отрегулировать взаимное положение планки и крышки, отпустив при этом винты М4х6. После окончательной регулировки винты затянуть до упора, при этом рекомендуется установить их на анаэробный фиксатор резьбовых соединений (Loctite, DoneDeal). Анаэробный фиксатор резьбовых соединений в комплект поставки не входит, возможна его покупка в автомагазинах.

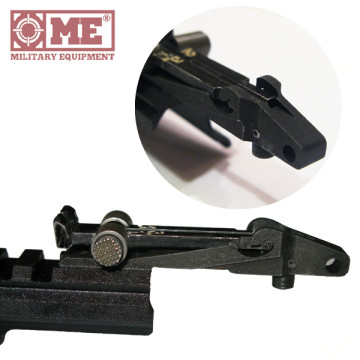

11. Поднять крышку и установить штатный целик оружия в прорези планки КСК, предварительно выкрутив на несколько оборотов установочный винт снизу планки. После установки штатного целика установочный винт затянуть до упора, затем опустить крышку.

Общий вид КСК, установленной на карабине, представлен на рис.3.

После выполнения вышеперечисленных действий КСК готово к эксплуатации.

При эксплуатации на КСК возможна установка дополнительного оборудования при помощи интегрированной планки Пикатинни.
