Доставка в течение 2 недель.

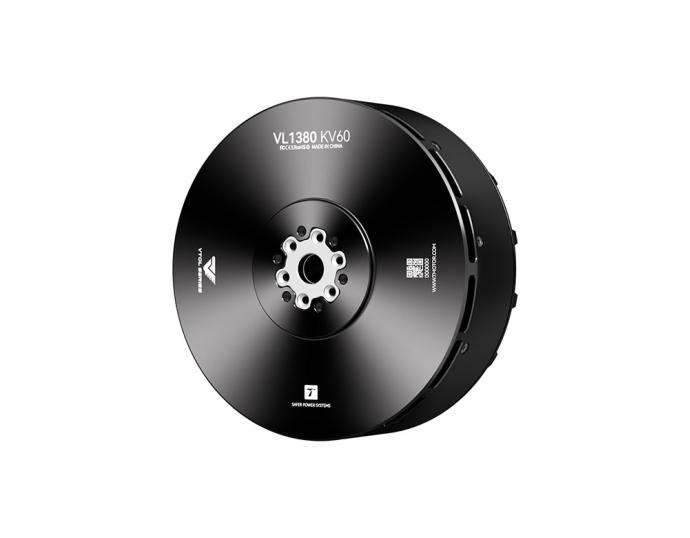

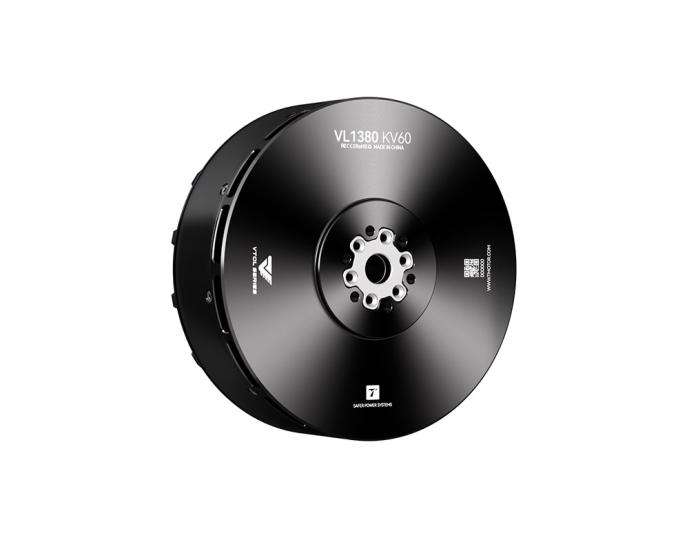

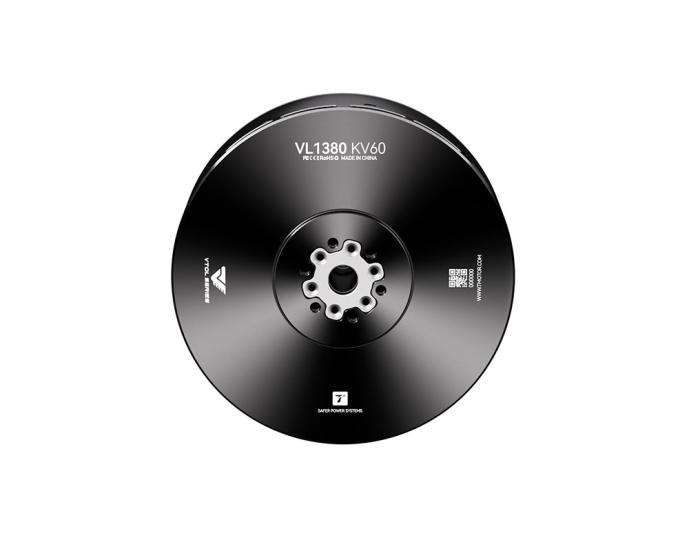

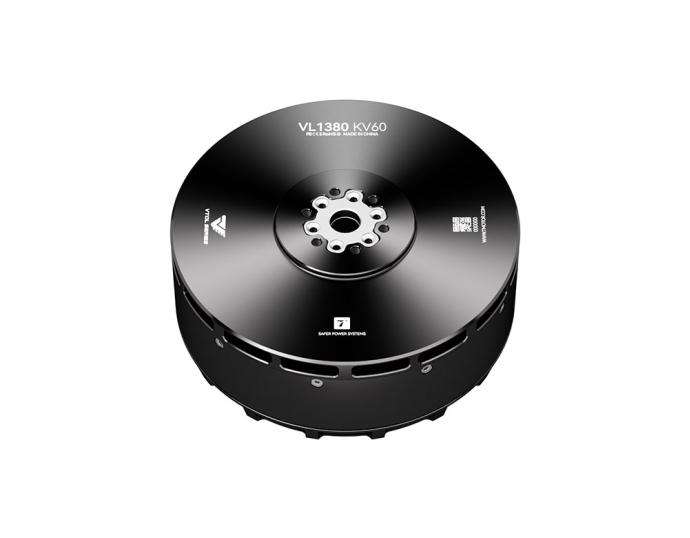

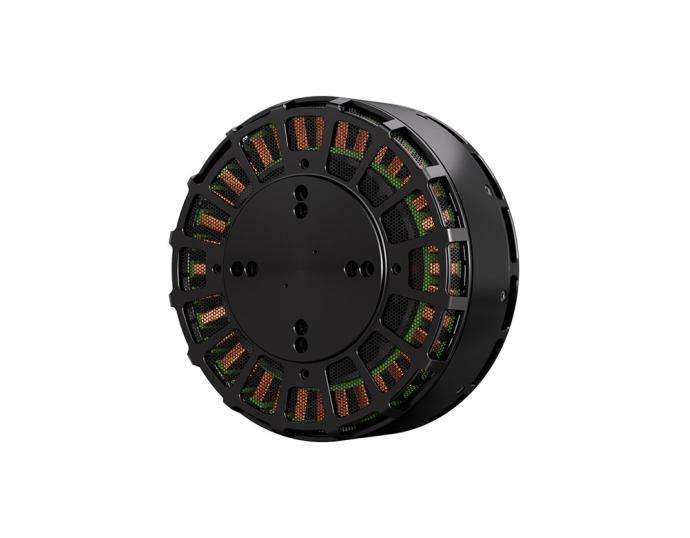

VL1380 KV60 – ультрамощный бесколлекторный мотор T-Motor с низким KV60 для сверхтяжёлых UAV и промышленных дронов. Обеспечивает максимальную тягу и стабильную работу, оптимален для очень больших винтов и высоковольтных силовых установок.
| тип | VL1380 KV60 | Уровень изоляции эмалированного провода | 180℃ |
| Габарит двигателя | Φ149.6*63.8mm | Спецификация провода*Длина | Эмалированный провод 150mm |
| Статор | стойкость к термостойким покрытиям при 150℃ | Температурная стойкость эмалированной проволоки | 200℃ |
| Число плюса паза | 36N42P | Змеевик устойчив к давлению | 1000V/5s |
| Диаметр вала двигателя | IN: 20 | Стандарт динамического баланса ротора | ≤20mg |
| Тип подшипника | Импортный подшипник 6904 | Уровень пылезащиты, гидроизоляции | IPX5 |
| Метод центробежной теплоотдачи | YES | Paзmep упаковки | 282*172*80mm |
| тип | VL1380 | KV (RPM/V) | 60 |
| Номинальное рабочее напряжение (LiPo) | 24S | Холостой ток (15V) | 4.8A |
| Межфазное сопротивление (25℃) | 13mΩ | Максимальный ток | 230A |
| Максимальная непрерывная мощность (180s) | 4500W | Temпepaтypa окружаютщей среды при использовании | -30～55℃ |
| максимальное натяжениe | 83kg | Вес двигателя (с проводом) | 2400g |
| Электронный регулятор параметры | |||
| тип | VL300A 24S | Режим управления | PWM/CAN |
| Максимальное напряжение | 108V | Методы коммуникации | CAN |
| Максимальный ток (10s) | 300A (Открытая среда и температура≤60℃) | Исправлен режим весла | Электронный стационарный гребной винт |
| Максимальный продолжительный ток | 150A (При определенных условиях рассеивания тепла) | Линия энкодеров | M6-4 Flugzeugkopf-465±10mm |
| Standby-Leistung | ≤15mA | Выходная линия | Силиконовая нить- черный-7AWG-290± 10mm |
| Bereich des Gashebelhubs | 1100~1940us (неподвижный) | Входная линия | Силиконовая нить- красный/черный- 7AWG-1950±15mm |
| Aktualisierungsfrequenz des Gashebels | 50~500Hz | Signalleitung | Экранированная проволока-черная- OD4.2-5C-2030± 15mm-JP-3P*2 |
| Ansprechgesch- windigkeit desGashebels | 300ms | Gewicht (Inkl. Draht) | 825g |
| Электронный регулятор параметры | |||
| тип | VZ45*18 дюйм (1143*457.2mm) | Cправочный однолистовой вeс | 320g |
| тип | Напряже- ние (В) | Точка дросселя | Натяже- ние (г) | Крутящий момент (Н·м) | Ток (A) | Скорость вращения (RPM) | Входная мощность (Вт) | Эффект силы (г/Вт) | Температура двигателя (℃) | |
| VL1380 KV60 + VL300A 24S + VZ45*18 | 88.8 | 30% | 14032 | 7.50 | 17.73 | 1626 | 1569 | 8.94 | 135 (температура окружающей среды: 25) | |
| 35% | 19108 | 10.19 | 26.93 | 1896 | 2386 | 8.01 | ||||
| 40% | 24240 | 12.86 | 37.22 | 2136 | 3287 | 7.38 | ||||
| 45% | 29121 | 15.56 | 48.66 | 2346 | 4296 | 6.78 | ||||
| 50% | 34422 | 18.36 | 62.00 | 2547 | 5480 | 6.28 | ||||
| 55% | 39550 | 21.17 | 76.39 | 2748 | 6743 | 5.87 | ||||
| 60% | 44430 | 23.81 | 91.61 | 2898 | 8065 | 5.51 | ||||
| 65% | 50700 | 27.27 | 111.47 | 3082 | 9853 | 5.15 | ||||
| 70% | 55969 | 30.21 | 130.78 | 3240 | 11536 | 4.85 | ||||
| 75% | 61670 | 33.42 | 153.04 | 3399 | 13494 | 4.57 | ||||
| 80% | 66814 | 36.30 | 175.10 | 3532 | 15442 | 4.33 | ||||
| 85% | 69354 | 37.79 | 185.95 | 3630 | 16388 | 4.23 | ||||
| 90% | 73596 | 40.31 | 207.84 | 3714 | 18305 | 4.02 | ||||
| 95% | 77287 | 42.50 | 228.85 | 3786 | 20173 | 3.83 | ||||
| 100% | 79141 | 43.53 | 240.83 | 3852 | 21222 | 3.73 | ||||
| VL1380 KV60 + VL300A 24S + VZ45*18 | 100 | 30% | 17954 | 9.55 | 21.82 | 1860 | 2185 | 8.22 | / | |
| 35% | 24465 | 13.02 | 33.47 | 2190 | 3352 | 7.30 | ||||
| 40% | 30662 | 16.27 | 46.23 | 2409 | 4621 | 6.64 | ||||
| 45% | 37026 | 19.74 | 60.91 | 2652 | 6089 | 6.08 | ||||
| 50% | 43436 | 23.24 | 77.64 | 2865 | 7756 | 5.60 | ||||
| 55% | 49515 | 26.50 | 95.24 | 3076 | 9515 | 5.20 | ||||
| 60% | 56497 | 30.38 | 116.45 | 3270 | 11645 | 4.85 | ||||
| 65% | 62920 | 33.95 | 139.20 | 3480 | 13898 | 4.53 | ||||
| 70% | 68898 | 37.41 | 162.90 | 3586 | 16186 | 4.26 | ||||
| 75% | 74257 | 40.53 | 187.79 | 3720 | 18649 | 3.98 | ||||
| 80% | 78560 | 43.05 | 209.52 | 3832 | 20807 | 3.78 | ||||
| 85% | 80635 | 44.34 | 220.30 | 3870 | 21953 | 3.67 | ||||
| 90% | 82461 | 45.05 | 231.82 | 3930 | 23096 | 3.57 | ||||
| 100% | 83024 | 45.65 | 234.24 | 3930 | 23326 | 3.56 | ||||
| Примечание: температура двигателя — это температура катушки двигателя, работающего в течение 10 минут при напряжении 88.8 В и тяговом усилии 40 кг. （Эти данные проверены независимой платформой T-MOTOR и используются только в качестве ориентира для выбора модели. Окончательное право на интерпретацию принадлежит T-MOTOR. ） | ||||||||||
| Производитель: | T-Motor |
