MN4116 Navigator Type UAV Multi-Motor KV340/KV450 T-Motor

6328.47 грн.

Купить

Рассрочка online

Нашли дешевле?
Получите цену ниже!

Код товара: tm272

Доставка в течение 2 недель.

MN4116 Navigator – надёжный мультироторный мотор T-Motor для UAV, рассчитанный на стабильную тягу и высокую эффективность. Подходит для профессиональных дронов среднего и тяжёлого класса, доступен в версиях KV340 и KV450 для разных конфигураций и стилей полёта.

Подробная информация

Инженерный чертеж

Основные параметры

Габарит двигателя	Φ47.4*42.7mm	Статор	Импортный лист из кремнистой стали,антикоррозийная обработка, стойкость к термостойким покрытиям при 180℃
Число плюса паза	12N14P	Диаметр вала двигателя	IN：6mm OUT：4
Тип подшипника	Импортный подшипник 686ZZ/696ZZ	Уровень магнита	N45SH
Спецификация силикагелевого	16AWG*150mm	Уровень изоляции эмалированного провода	Уровень C стойкости к высокой температуре 220℃

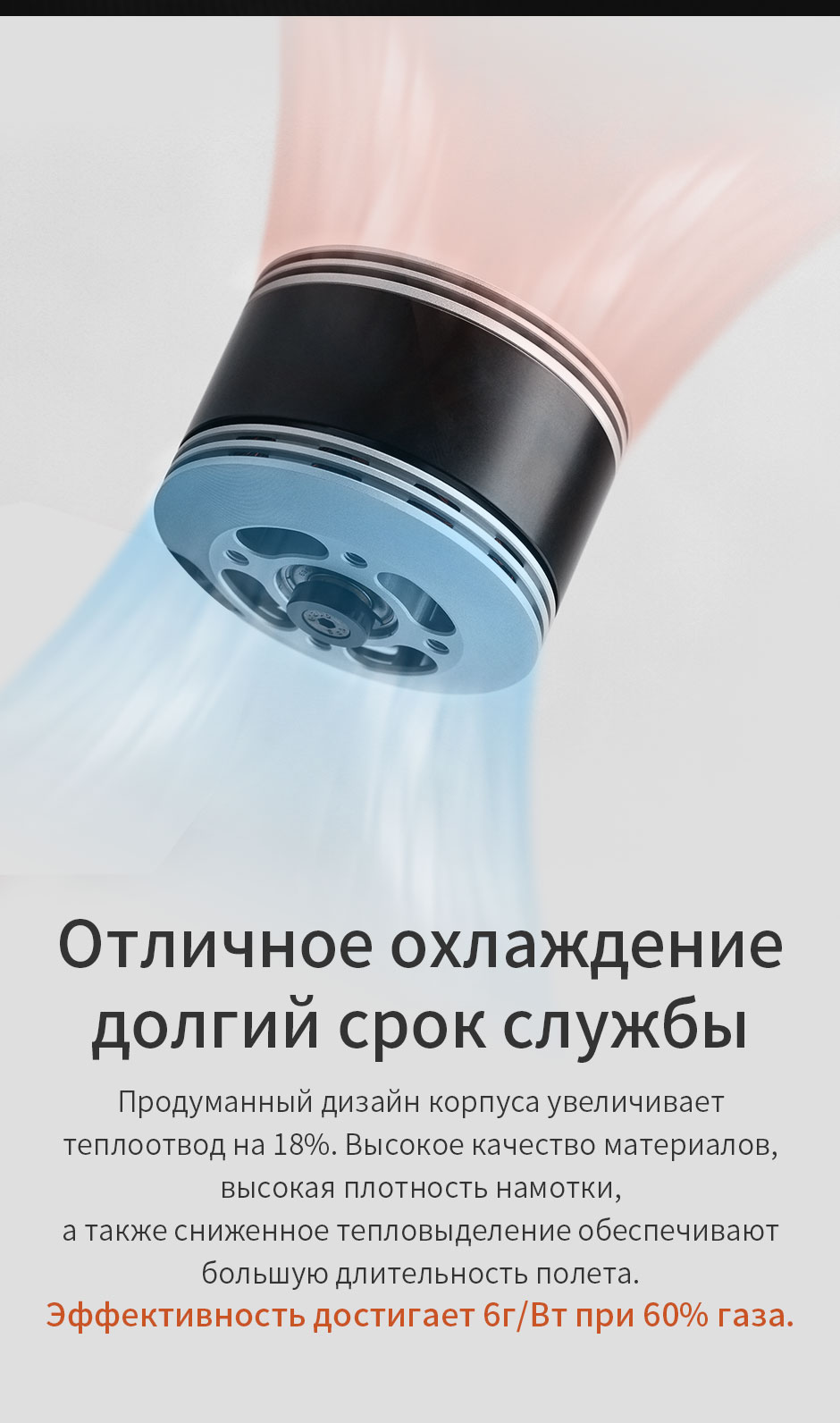

Испытание изоляции катушки	Испытание выдерживаемого напряжения 500 В/5s	Метод центробежной теплоотдачи	YES
Стандарт динамического баланса ротора	≤5Mg

Значение KV	340	Номинальное рабочее напряжение （Lipo）	6S
Холостой ток （10V）	1.2A	Пропеллера рекомендации	P16-18"/T16*8"
Максимальный ток（180s）	40A	Вес двигателя (с проводом)	212g
Максимальная мощность（180s）	910W	Вес упаковки	315g
Межфазное сопротивление	59mΩ

Значение KV	450	Номинальное рабочее напряжение （Lipo）	6S
Холостой ток （10V）	1.4A	Пропеллера рекомендации	P15-16"/T16*8"
Максимальный ток（180s）	54A	Вес двигателя (с проводом)	212g
Максимальная мощность（180s）	1210W	Вес упаковки	315g
Межфазное сопротивление	32mΩ

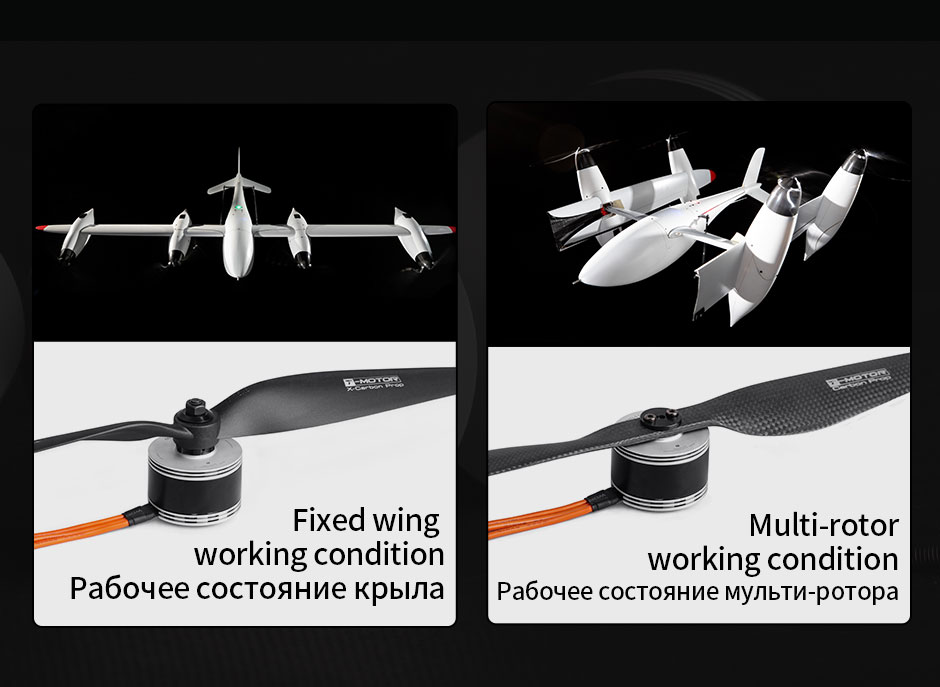

Рекомендованы для крыльев
KV	MN4116 KV340	Пропеллер	T16*8"
Электронный регулятор	AT 75A 6S	Батарея(Lipo) /напряжение	6S（Секция 4.2V）/22-25V
Тяга одного мотора (кг)	1.2kg	Тяга 2 моторов (кг)	4/8kg

KV	MN4116 KV450	Пропеллер	T16*8"
Электронный регулятор	AT 75A 6S	Батарея(Lipo) /напряжение	6S（Секция 4.2V）/22-25V
Тяга одного мотора (кг)	1.8kg	Тяга 2 моторов (кг)	6/10kg

Рекомендованы для мультироторов/VTOL
KV	MN4116 KV340	Пропеллер	P16*5.4"
Электронный регулятор	FLAME 60A 12S V2.0	Батарея(Lipo) /напряжение	6S（Секция 4.2V）/ 22-25V
Тяга одного мотора (кг)	1.25kg	Тяга 2 моторов (кг)	5.0kg

KV	MN4116 KV340	Пропеллер	P17*5.8"
Электронный регулятор	FLAME 60A 12S V2.0	Батарея(Lipo) /напряжение	6S（Секция 4.2V）/22-25V
Тяга одного мотора (кг)	1.5kg	Тяга 2 моторов (кг)	6.0kg

KV	MN4116 KV340	Пропеллер	P18*6.1"
Электронный регулятор	FLAME 60A 12S V2.0	Батарея(Lipo) /напряжение	6S（Секция 4.2V）/22-25V
Тяга одного мотора (кг)	1.7kg	Тяга 2 моторов (кг)	6.8kg

KV	MN4116 KV450	Пропеллер	P15*5"
Электронный регулятор	FLAME 60A 12S V2.0	Батарея(Lipo) /напряжение	6S（Секция 4.2V）/ 22-25V
Тяга одного мотора (кг)	1.5kg	Тяга 2 моторов (кг)	6.0kg

KV	MN4116 KV450	Пропеллер	P16*5.4"
Электронный регулятор	FLAME 60A 12S V2.0	Батарея(Lipo) /напряжение	6S（Einkopf 4.2V）/22-25V
Тяга одного мотора (кг)	1.7kg	Тяга 2 моторов (кг)	6.8kg
Внимание: если имеет коаксиальный режим вверх и вниз, потеря одноосного натяжения около 25%. Данный фактор следует учитывать при выборе типа

Параметры испытаний

тип	Пропеллер	Точка дросселя	Напряжение （В）	Натяжение （г）	Крутящий момент (Н*м)	Ток （A）	Скорость вращения (RPM)	Входная мощность (Вт)	Эффект силы (г/Вт)	Температура двигателя
MN4116- KV340	T16*8“	40%	23.78	855	0.19	3.70	3386	88	9.72	72℃ (температура окружающей среды: 23℃)
		42%	23.77	932	0.20	4.15	3515	99	9.45
		44%	23.77	1004	0.20	4.53	3635	108	9.32
		46%	23.76	1064	0.22	4.86	3736	116	9.21
		48%	23.75	1141	0.23	5.37	3861	128	8.95
		50%	23.74	1221	0.25	5.87	3977	139	8.76
		52%	23.73	1292	0.28	6.39	4102	152	8.52
		54%	23.72	1369	0.28	6.97	4223	165	8.27
		56%	23.71	1454	0.31	7.50	4336	178	8.17
		58%	23.71	1527	0.32	8.12	4466	192	7.94
		60%	23.69	1629	0.34	8.81	4579	209	7.80
		62%	23.68	1725	0.37	9.56	4693	226	7.62
		64%	23.67	1811	0.38	10.26	4816	243	7.45
		66%	23.66	1913	0.40	11.02	4932	261	7.33
		68%	23.65	2001	0.42	11.83	5045	280	7.15
		70%	23.63	2105	0.45	12.73	5154	301	7.00
		72%	23.63	2193	0.46	13.54	5268	320	6.85
		74%	23.62	2305	0.48	14.48	5379	342	6.74
		76%	23.60	2394	0.50	15.44	5491	364	6.57
		78%	23.59	2505	0.53	16.53	5598	390	6.42
		80%	23.57	2612	0.55	17.75	5705	418	6.24
		90%	23.50	3158	0.66	23.71	6277	557	5.67
		100%	23.41	3789	0.80	31.49	6855	737	5.14
MN4116- KV340	P16*5.4“	40%	23.80	736	0.15	2.99	3447	71	10.35	65℃ (температура окружающей среды: 23℃)
		42%	23.79	802	0.16	3.34	3575	79	10.10
		44%	23.79	852	0.17	3.56	3689	85	10.06
		46%	23.78	906	0.18	3.93	3818	94	9.69
		48%	23.77	973	0.19	4.27	3946	102	9.58
		50%	23.77	1041	0.20	4.67	4066	111	9.39
		52%	23.75	1112	0.22	5.08	4193	121	9.22
		54%	23.75	1161	0.23	5.41	4314	128	9.04
		56%	23.74	1246	0.24	5.94	4445	141	8.84
		58%	23.73	1324	0.26	6.43	4574	153	8.68
		60%	23.73	1394	0.28	6.89	4699	164	8.53
		62%	23.72	1477	0.29	7.45	4820	177	8.35
		64%	23.71	1555	0.30	8.04	4942	191	8.16
		66%	23.70	1641	0.32	8.63	5072	204	8.02
		68%	23.69	1721	0.32	9.27	5184	219	7.84
		70%	23.68	1815	0.35	9.93	5304	235	7.72
		72%	23.67	1880	0.37	10.51	5432	249	7.56
		74%	23.66	1975	0.38	11.23	5549	266	7.43
		76%	23.65	2050	0.40	11.91	5669	282	7.28
		78%	23.64	2152	0.41	12.70	5785	300	7.17
		80%	23.63	2235	0.43	13.45	5903	318	7.03
		90%	23.57	2741	0.53	18.15	6511	428	6.41
		100%	23.49	3360	0.64	24.66	7174	579	5.80
MN4116- KV340	P17*5.8“	40%	23.77	929	0.21	3.85	3379	91	10.16	82℃ (температура окружающей среды: 23℃)
		42%	23.77	997	0.21	4.22	3499	100	9.94
		44%	23.76	1066	0.23	4.63	3627	110	9.70
		46%	23.76	1117	0.24	4.95	3727	118	9.50
		48%	23.75	1200	0.25	5.42	3854	129	9.33
		50%	23.74	1283	0.27	5.92	3972	141	9.12
		52%	23.74	1362	0.29	6.44	4094	153	8.91
		54%	23.72	1445	0.30	7.06	4214	167	8.63
		56%	23.72	1533	0.32	7.60	4332	180	8.51
		58%	23.70	1617	0.34	8.26	4457	196	8.26
		60%	23.69	1696	0.36	8.88	4582	210	8.06
		62%	23.68	1804	0.38	9.60	4693	227	7.93
		64%	23.67	1879	0.39	10.32	4816	244	7.69
		66%	23.66	1992	0.42	11.14	4925	264	7.56
		68%	23.65	2088	0.43	11.90	5048	282	7.42
		70%	23.64	2182	0.46	12.69	5147	300	7.27
		72%	23.63	2286	0.48	13.61	5263	322	7.11
		74%	23.61	2390	0.50	14.53	5375	343	6.96
		76%	23.60	2481	0.52	15.39	5489	363	6.83
		78%	23.59	2589	0.54	16.38	5598	387	6.70
		80%	23.58	2717	0.56	17.44	5702	411	6.61
		90%	23.50	3308	0.68	23.77	6256	559	5.92
		100%	23.41	3995	0.83	31.73	6845	743	5.38
MN4116- KV340	P18*6.1“	40%	23.76	1108	0.24	4.61	3321	109	10.12	102℃ (температура окружающей среды: 23℃)
		42%	23.76	1204	0.26	5.07	3438	121	9.98
		44%	23.75	1292	0.28	5.60	3558	133	9.71
		46%	23.74	1355	0.29	6.10	3677	145	9.35
		48%	23.73	1426	0.31	6.55	3774	155	9.17
		50%	23.72	1545	0.34	7.29	3903	173	8.94
		52%	23.71	1634	0.36	7.88	4013	187	8.75
		54%	23.70	1732	0.38	8.60	4126	204	8.50
		56%	23.69	1833	0.40	9.30	4245	220	8.32
		58%	23.68	1940	0.42	10.08	4353	239	8.13
		60%	23.66	2038	0.44	10.85	4471	257	7.94
		62%	23.65	2141	0.45	11.70	4585	277	7.74
		64%	23.64	2259	0.48	12.61	4693	298	7.58
		66%	23.63	2366	0.51	13.56	4805	320	7.38
		68%	23.62	2479	0.54	14.50	4909	342	7.24
		70%	23.60	2586	0.56	15.50	5021	366	7.07
		72%	23.59	2709	0.58	16.54	5124	390	6.94
		74%	23.58	2807	0.60	17.53	5226	413	6.79
		76%	23.56	2923	0.63	18.70	5329	441	6.63
		78%	23.54	3063	0.66	19.96	5430	470	6.52
		80%	23.53	3203	0.69	21.23	5525	500	6.41
		90%	23.45	3834	0.82	28.04	5997	658	5.83
		100%	23.33	4628	0.99	38.28	6571	893	5.18
MN4116- KV450	T16*8“	40%	23.73	1305	0.27	6.63	4096	157	8.29	145℃ (температура окружающей среды: 23℃)
		42%	23.71	1398	0.30	7.41	4250	176	7.96
		44%	23.71	1489	0.32	8.03	4385	190	7.83
		46%	23.69	1608	0.34	8.91	4540	211	7.62
		48%	23.68	1715	0.36	9.75	4685	231	7.43
		50%	23.67	1816	0.38	10.74	4830	254	7.14
		52%	23.65	1945	0.41	11.71	4975	277	7.02
		54%	23.64	2063	0.43	12.77	5115	302	6.84
		56%	23.62	2178	0.45	13.86	5246	327	6.65
		58%	23.61	2301	0.48	15.08	5389	356	6.46
		60%	23.59	2429	0.51	16.37	5525	386	6.29
		62%	23.57	2575	0.54	17.77	5659	419	6.15
		64%	23.56	2674	0.56	18.89	5790	445	6.01
		66%	23.54	2811	0.59	20.41	5914	481	5.85
		68%	23.52	2934	0.62	21.88	6045	514	5.70
		70%	23.50	3108	0.66	24.08	6218	566	5.49
		72%	23.48	3254	0.69	25.85	6351	607	5.36
		74%	23.46	3374	0.72	27.31	6460	641	5.27
		76%	23.43	3522	0.75	29.28	6568	686	5.13
		78%	23.42	3629	0.77	30.78	6693	721	5.03
		80%	23.40	3746	0.79	32.41	6802	758	4.94
		90%	23.28	4396	0.93	42.54	7365	991	4.44
		100%	23.12	5196	1.10	56.94	7953	1316	3.95
MN4116- KV450	P15*5“	40%	23.77	948	0.19	4.64	4259	110	8.60	50℃ (температура окружающей среды: 23℃)
		42%	23.76	1022	0.20	5.09	4416	121	8.45
		44%	23.75	1103	0.21	5.62	4583	134	8.26
		46%	23.74	1178	0.23	6.14	4742	146	8.08
		48%	23.73	1276	0.25	6.80	4905	162	7.90
		50%	23.72	1359	0.26	7.41	5074	176	7.73
		52%	23.71	1444	0.28	8.04	5223	191	7.57
		54%	23.70	1525	0.29	8.75	5392	207	7.36
		56%	23.69	1613	0.30	9.47	5552	224	7.19
		58%	23.68	1704	0.32	10.27	5707	243	7.01
		60%	23.67	1802	0.35	11.09	5865	263	6.86
		62%	23.66	1908	0.36	11.94	6010	282	6.75
		64%	23.64	2010	0.38	12.88	6167	305	6.60
		66%	23.63	2164	0.40	14.35	6379	339	6.38
		68%	23.62	2240	0.42	15.17	6507	358	6.25
		70%	23.60	2340	0.44	16.08	6648	380	6.16
		72%	23.59	2456	0.46	17.17	6784	405	6.06
		74%	23.58	2539	0.48	18.13	6911	427	5.94
		76%	23.56	2687	0.51	19.55	7063	461	5.83
		78%	23.54	2817	0.53	20.82	7195	490	5.75
		80%	23.53	2916	0.55	22.04	7329	518	5.63
		90%	23.45	3490	0.66	28.76	7988	674	5.18
		100%	23.33	4227	0.79	38.79	8735	905	4.67
MN4116- KV450	P16*5.4“	40%	23.75	1127	0.21	5.37	4214	127	8.84	106℃ (температура окружающей среды: 23℃)
		42%	23.74	1212	0.23	5.92	4362	141	8.62
		44%	23.73	1287	0.25	6.51	4527	155	8.33
		46%	23.72	1389	0.27	7.19	4683	170	8.15
		48%	23.71	1472	0.29	7.84	4842	186	7.92
		50%	23.70	1579	0.31	8.57	5003	203	7.77
		52%	23.69	1675	0.32	9.24	5149	219	7.65
		54%	23.68	1785	0.34	10.10	5305	239	7.47
		56%	23.67	1890	0.36	10.99	5459	260	7.27
		58%	23.65	2003	0.38	11.92	5612	282	7.10
		60%	23.64	2108	0.40	12.81	5754	303	6.96
		62%	23.62	2217	0.42	13.85	5899	327	6.78
		64%	23.61	2323	0.45	14.84	6043	350	6.63
		66%	23.59	2499	0.48	16.59	6252	391	6.39
		68%	23.57	2623	0.50	17.79	6388	419	6.26
		70%	23.56	2735	0.52	18.86	6508	444	6.16
		72%	23.55	2869	0.54	20.08	6639	473	6.07
		74%	23.53	2988	0.57	21.40	6778	504	5.93
		76%	23.52	3106	0.58	22.60	6891	531	5.85
		78%	23.50	3227	0.61	24.06	7051	565	5.71
		80%	23.48	3365	0.63	25.59	7170	601	5.60
		90%	23.39	4025	0.76	33.63	7768	787	5.12
		100%	23.26	4814	0.91	44.88	8470	1044	4.61
Hinweis: Die Motortemperatur ist die Temperatur nach 10 Minuten Motorbetrieb bei 100% Drossel. (Die oben genannten Daten wurden alle auf der Testplattform 2017 gemessen und können nicht horizontal mit alter Daten von anderen Modellen verglichen werden, und dienen nur als Referenz.)
