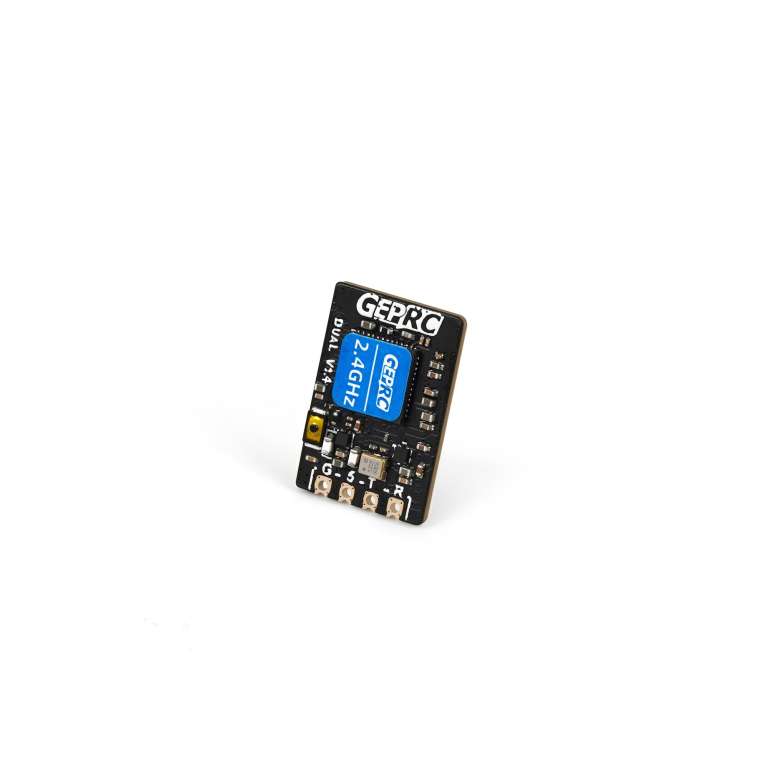

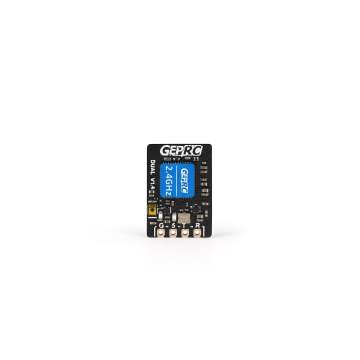

Приемник GEPRC ELRS DUAL 2.4G Diversity Receiver

Доставка в течение 2–3 недель.

Описание

GEPRC ELRS DUAL 2.4G Diversity Receiver — новое поколение настоящего диверсити-приёмника с двумя антеннами, созданное на базе open-source проекта ExpressLRS. ExpressLRS обеспечивает дальнюю связь, низкую задержку, максимальную частоту пакетов до 1000Hz и доступную цену.

В ELRS DUAL 2.4G Diversity Receiver предусмотрено грамотное расположение двух антенн для более широкого приёма сигнала и более стабильного соединения по сравнению с обычными системами с одной антенной. Используется TCXO (термокомпенсированный кварцевый генератор), чтобы избежать смещения частоты при изменении температуры, а мощность телеметрии — до 100mW.

Характеристики

• Размер: 20*14mm
• Вес: 1.2g (только RX)
• Чипы: ESP32-PICO-D4, SX1281
• Кварцевый генератор: TCXO
• Диапазон частот: 2.4GHz ISM
• Частота пакетов: 25Hz-1000Hz
• Входное напряжение: 5V
• Разъём антенны: ipex1
• Индикатор: RGB-подсветка
• Мощность телеметрии (TLM): 20dBm

Особенности

1. Компактный размер 20mm*14mm
2. Вес 1.2g
3. Обновление прошивки по WIFI
4. Open-source проект ELRS, управление
5. Максимальная частота пакетов — 1000Hz
6. Два независимых RF-канала приёма — настоящий True Diversity
7. Использование термокомпенсированного кварцевого генератора (TCXO): стабильная работа при высокой и низкой температуре, даже при длительной работе меньше риск потери управления
8. Встроенные PA + LNA, мощность телеметрии до 100mW

Схема

Соответствие цвета RGB-индикатора частоте пакетов показано на рисунке ниже:

F1000 и F500 — это частоты пакетов в режиме FLRC: более быстрая модуляция и меньшая задержка, но при этом меньшая дальность приёма по сравнению с обычным режимом LoRa. Этот режим отлично подходит для гонок.

D500 и D250 — это частоты пакетов в режиме DVDA (Deja Vu Diversity Aid). Этот режим работает с частотой пакетов F1000 (режим FLRC) и улучшает качество связи при сложных помехах за счёт многократной отправки одного и того же пакета данных. D500 и D250 означают, что один и тот же пакет отправляется соответственно 2 и 4 раза.

Инструкция

Схема подключения ELRS DUAL 2.4G Diversity Receiver к полётному контроллеру (FC):

Откройте Betaflight Configurator, перейдите на вкладку “Ports” и включите соответствующий UART как Serial Rx (например, UART2 как показано ниже). Сохраните изменения и перезапустите.

На вкладке “Configuration” выберите “Serial-based receiver” в блоке “Receiver” и установите “CRSF”.

Привязка (Binding)

Заводская версия прошивки ELRS DUAL 2.4G Diversity Receiver — выше 3.x. Прошивки 3.x и 2.x несовместимы, поэтому перед привязкой необходимо обновить прошивку TX-модуля до версии 3.x или выше.

1. Три раза подряд включите и выключите питание приёмника, выдерживая интервал 1 секунда между переключениями, чтобы войти в режим привязки (Binding Mode).
2. RGB-индикатор на приёмнике быстро мигает два раза — это означает, что приёмник находится в режиме привязки.
3. Настройте аппаратуру/передающий модуль для привязки с приёмником. Если RGB-индикатор горит постоянно — привязка выполнена успешно.

Комплектация

1 x ELRS DUAL 2.4G Diversity Receiver

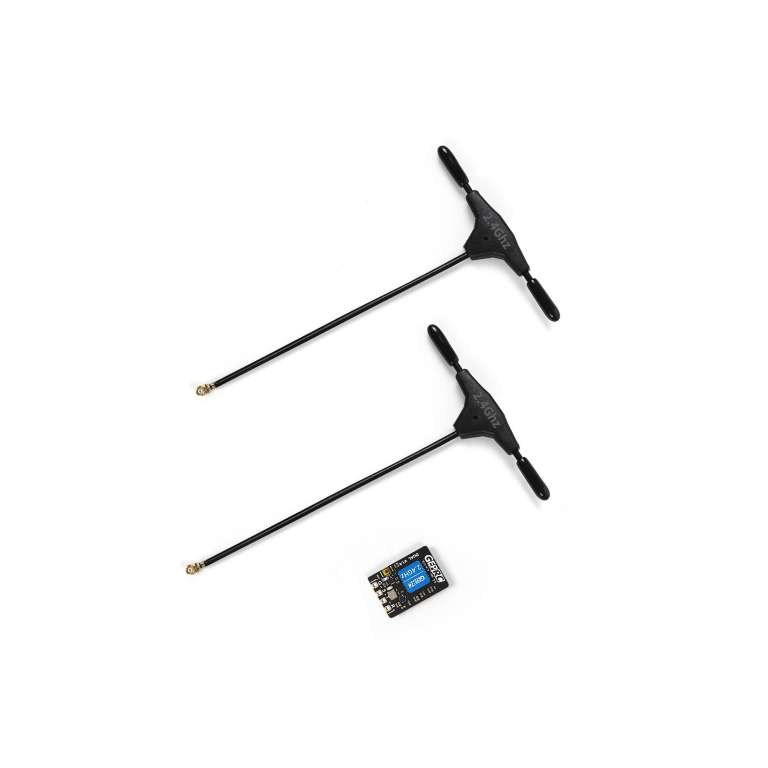

2 x антенна

2 x термоусадочная трубка

4 x силиконовый кабель

1 x пин (4pin)

1 x руководство пользователя
