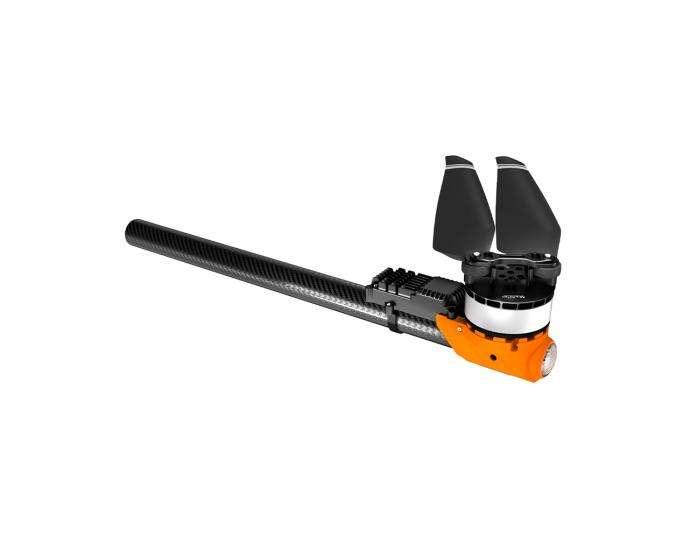

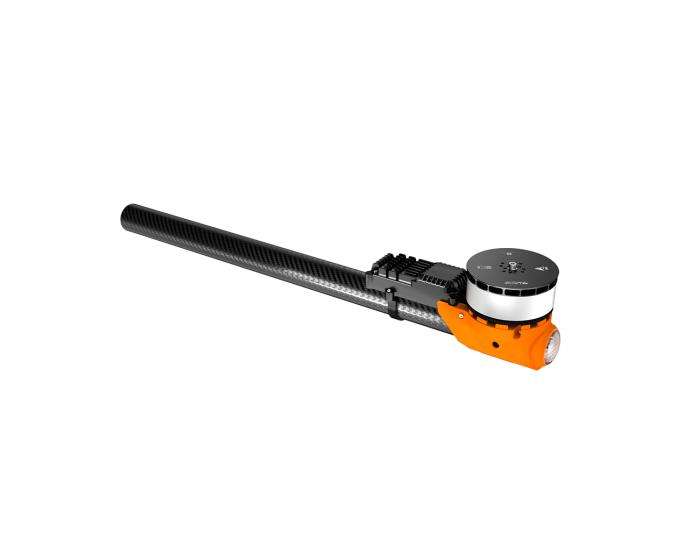

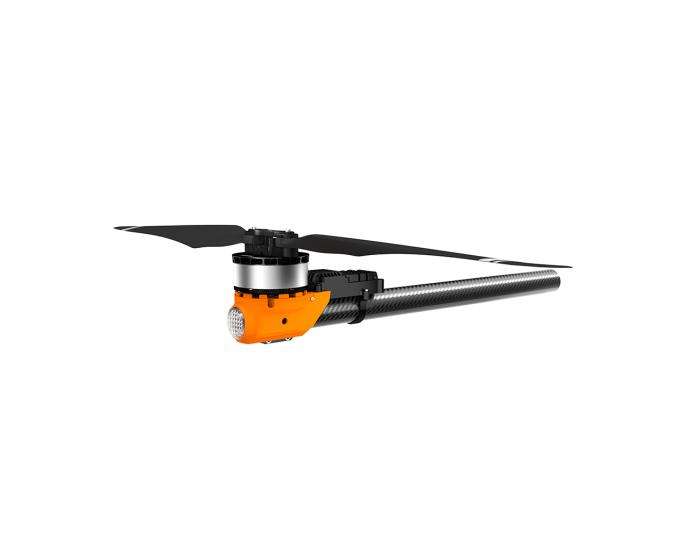

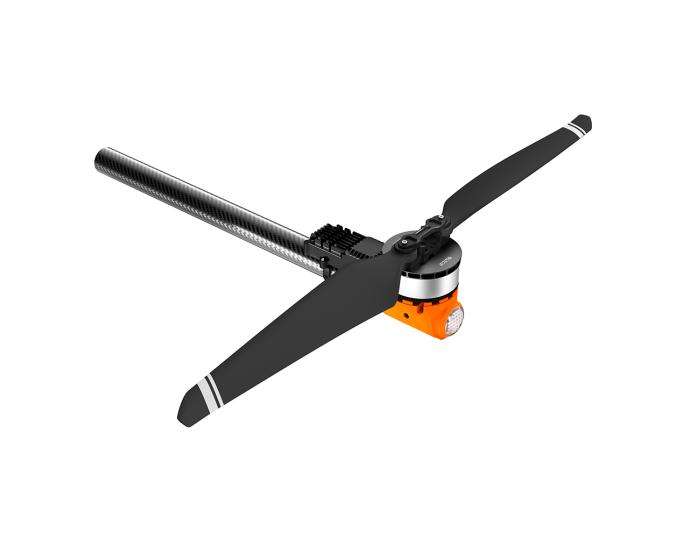

A6L
Инженерный чертеж
Основные параметры
| Название модели | A6L KV160 | Применимый диаметр углеродной трубки | 30mm |
| Конфигурация пакета | A6L (Двигатель)+14S FOC 80A (Электронный регулятор)+MF2407P (Пропеллер) | Материал проволоки, количество проволоки, цвет | Шнур питания: 14 # AWG Красный Черный Сигнальная линия: Тефлоновая проволока 5P |
| Рекомендуемые аккумуляторы | 12~14S (LiPo) | Длина проволоки | 1000±5mm |
| Номинальное растягивающее усилие одной оси | 4~5.5kg | Вес всей машины, включая провода(включая Blade) | 760±2%g |
| Номинальный эффект растягивающего усилия | 7.8g/W (4.2kg) | Уровень защиты | IPX6 |
| Максимальное тяговое усилие | 12kg | Рабочая температура окружающей среды | -20～55℃ |
| Параметры двигателя | |||
| Размер статора | 62*18mm | KV | 160 |
| Параметры ESC | |||
| Диапазон хода дроссельной заслонки | 1100~1940us (Исправлено) | Максимальное напряжение | 61V |
| Способ связи | DRONE CAN、 UAV CAN、 CUBE CAN | Максимальный ток (кратковременный) | 80A (Открытая среда и температура≤60℃) |
| Способ управления | PWM/CAN | BEC | / |
| Параметры лезвия | |||
| Технические характеристики и модели | MF2407P (Полимер) | Длина проволоки | 24дюйм (622mm) |
Параметры испытаний
| тип | Напряжение (В) | Дроссель (%) | Натяжение (г) | Мощность (Вт) | Крутящий момент (Н*м) | Скорость вращения (RPM) | КПД двигателя (%) | Комплексное силовое воздействие (gf/W) | Температура двигателя (℃) | |
| A6L KV160 + 14S FOC 80A + MF2407P | 54 | 30% | 2.41 | 1502 | 0.54 | 2048 | 88.46 | 11.47 | 135 (температура окружающей среды: 27.8) | |
| 35% | 3.74 | 2094 | 0.72 | 2392 | 88.82 | 10.32 | ||||
| 40% | 5.48 | 2775 | 0.92 | 2735 | 88.63 | 9.33 | ||||
| 45% | 7.51 | 3478 | 1.14 | 3045 | 89.14 | 8.53 | ||||
| 50% | 10.04 | 4261 | 1.38 | 3360 | 89.04 | 7.81 | ||||
| 55% | 13.22 | 5164 | 1.65 | 3667 | 88.24 | 7.19 | ||||
| 60% | 16.66 | 5997 | 1.92 | 3952 | 87.79 | 6.63 | ||||
| 65% | 18.81 | 6521 | 2.07 | 4108 | 87.10 | 6.38 | ||||
| 70% | 24.63 | 7781 | 2.46 | 4456 | 85.72 | 5.81 | ||||
| 75% | 27.05 | 8262 | 2.62 | 4601 | 85.83 | 5.62 | ||||
| 80% | 30.68 | 8921 | 2.82 | 4767 | 84.37 | 5.35 | ||||
| 85% | 35.80 | 9838 | 3.10 | 4977 | 83.01 | 5.06 | ||||
| 90% | 41.45 | 10727 | 3.40 | 5194 | 82.08 | 4.76 | ||||
| 95% | 47.79 | 11580 | 3.67 | 5396 | 79.87 | 4.46 | ||||
| 100% | 51.04 | 12009 | 3.80 | 5495 | 78.86 | 4.33 | ||||
| Внимание：Температура двигателя - это температура корпуса двигателя, работающего в течение 2 минут при дроссельной заслонке 80%. (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR) | ||||||||||
| Производитель: | T-Motor |
