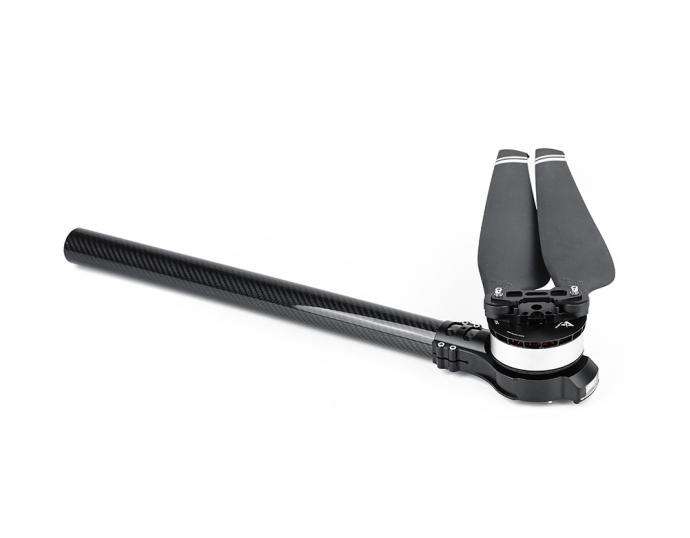

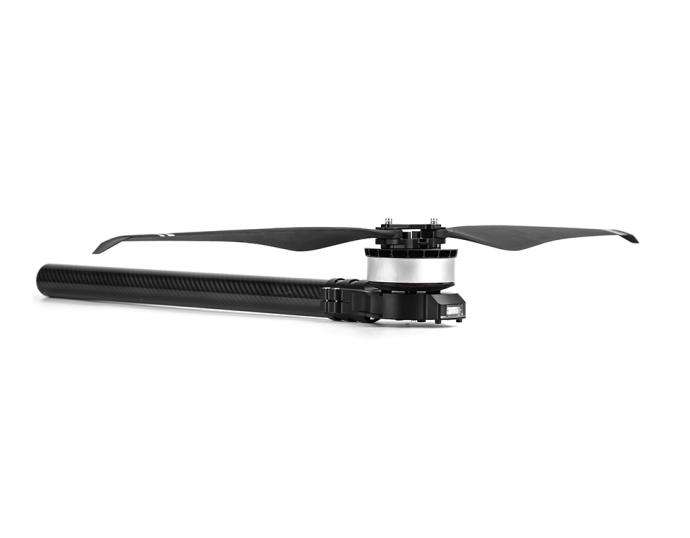

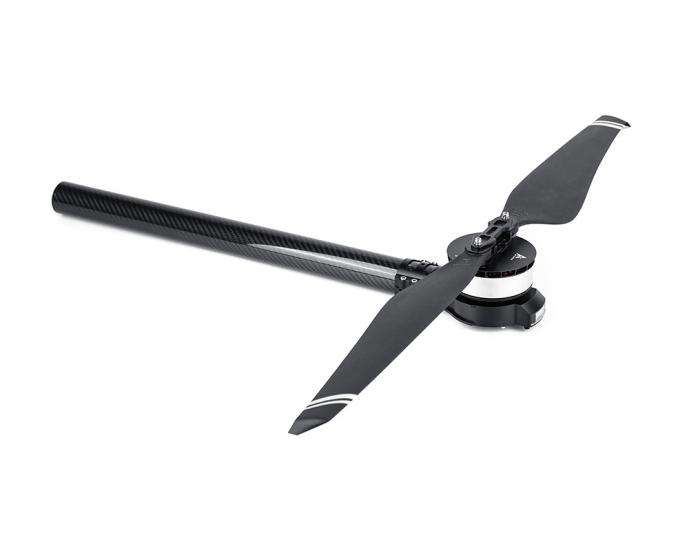

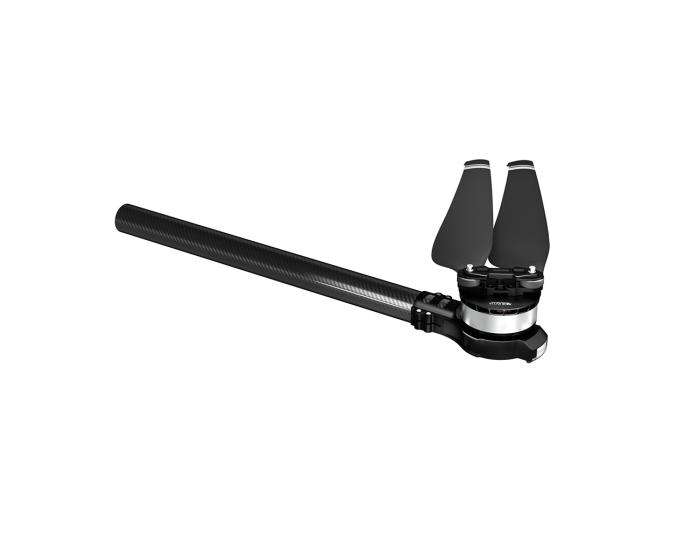

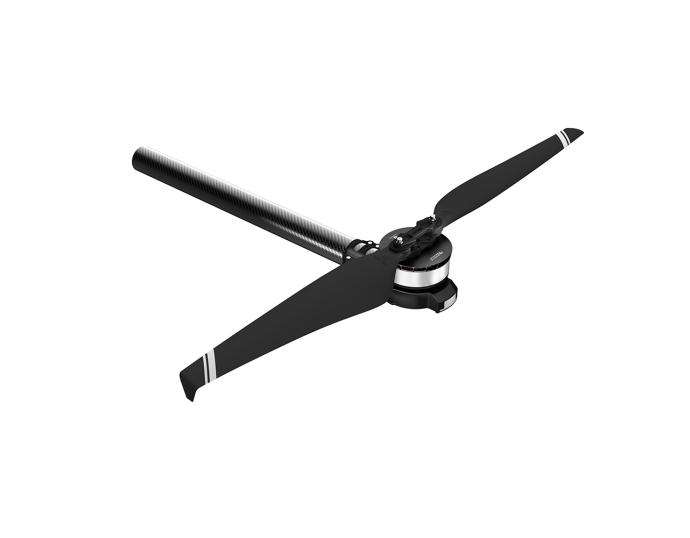

A8-X
Инженерный чертеж
Основные параметры
| Название модели | A8-X KV115 | Применимый диаметр углеродной трубки | 40mm |
| Конфигурация пакета | A8-X (Двигатель)+14S FOC 80A (Электронный регулятор)+MF3119P (Пропеллер) | Материал проволоки, количество проволоки, цвет | Шнур питания: 12 # AWG Красный Черный Сигнальная линия: Тефлоновая проволока 5P |
| Рекомендуемые аккумуляторы | 12~14S (LiPo) | Длина проволоки | 1100±5mm |
| Номинальное растягивающее усилие одной оси | 5~7kg | Вес всей машины, включая провода(включая Blade) | 1150±2%g |
| Номинальный эффект растягивающего усилия | 8.5g/W (7kg) | Уровень защиты | IPX6 |
| Максимальное тяговое усилие | 19kg | Рабочая температура окружающей среды | -20～55℃ |
| Параметры двигателя | |||
| Размер статора | 81*20mm | KV | 115 |
| Параметры ESC | |||
| Диапазон хода дроссельной заслонки | 1100~1940us (Исправлено) | Максимальное напряжение | 61V |
| Способ связи | DRONE CAN、 UAV CAN、 CUBE CAN | Максимальный ток (кратковременный) | 80A (Открытая среда и температура≤60℃) |
| Способ управления | PWM/CAN | BEC | / |
| Параметры лезвия | |||
| Технические характеристики и модели | MF3119P (Полимер) | Длина проволоки | 31дюйм (784mm) |
Параметры испытаний
| тип | Напряж ение (В) | Дроссель (%) | Натяжение (г) | Мощность (Вт) | КПД двигателя (%) | Комплексное силовое воздействие (gf/W) | Температура двигателя (℃) | |
| A8-X KV115 + 14S FOC 80A + MF3119P | 46.09 | 30 | 1.68 | 1213 | 69 | 15.63 | 100 (температура окружающей среды:30) | |
| 46.07 | 35 | 2.76 | 1784 | 74 | 14.01 | |||
| 46.04 | 40 | 4.19 | 2469 | 78 | 12.81 | |||
| 46 | 45 | 6.1 | 3272 | 81 | 11.66 | |||
| 45.96 | 50 | 8.52 | 4178 | 82 | 10.67 | |||
| 45.9 | 55 | 11.52 | 5176 | 83 | 9.78 | |||
| 45.84 | 60 | 15.04 | 6234 | 84 | 9.05 | |||
| 45.77 | 65 | 19.23 | 7379 | 84 | 8.38 | |||
| 45.69 | 70 | 24.09 | 8574 | 84 | 7.79 | |||
| 45.6 | 75 | 29.32 | 9768 | 84 | 7.31 | |||
| 45.5 | 80 | 35.3 | 11025 | 83 | 6.86 | |||
| 45.4 | 85 | 41.83 | 12299 | 83 | 6.48 | |||
| 45.31 | 90 | 47.42 | 13327 | 82 | 6.2 | |||
| 45.24 | 95 | 51.81 | 14080 | 82 | 6.01 | |||
| 45.24 | 100 | 51.75 | 14058 | 82 | 6 | |||
| Внимание：Температура двигателя - это температура корпуса двигателя, работающего в течение 3 минут при дроссельной заслонке 80%. (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR) | ||||||||
| A8-X KV115 + 14S FOC 80A + MF3119P | 59.99 | 30 | 2.52 | 2019 | 74 | 13.38 | 160 (температура окружающей среды:30) | |
| 59.96 | 35 | 4.17 | 2978 | 78 | 11.91 | |||
| 59.91 | 40 | 6.54 | 4137 | 80 | 10.55 | |||
| 59.86 | 45 | 9.53 | 5421 | 82 | 9.51 | |||
| 59.79 | 50 | 13.44 | 6902 | 83 | 8.59 | |||
| 59.71 | 55 | 18.12 | 8476 | 83 | 7.83 | |||
| 59.63 | 60 | 23.54 | 10093 | 83 | 7.19 | |||
| 59.53 | 65 | 30.06 | 11863 | 83 | 6.63 | |||
| 59.41 | 70 | 36.95 | 13560 | 82 | 6.18 | |||
| 59.29 | 75 | 44.78 | 15305 | 81 | 5.76 | |||
| 59.17 | 80 | 52.92 | 16935 | 80 | 5.41 | |||
| 59.03 | 85 | 61.35 | 18482 | 79 | 5.1 | |||
| 58.96 | 90 | 66.14 | 19294 | 78 | 4.95 | |||
| 58.95 | 95 | 66.19 | 19257 | 78 | 4.94 | |||
| 58.95 | 100 | 66.23 | 19215 | 77 | 4.92 | |||
| Внимание：Температура двигателя - это температура корпуса двигателя, работающего в течение 3 минут при дроссельной заслонке 80%. (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR) | ||||||||
| Производитель: | T-Motor |
