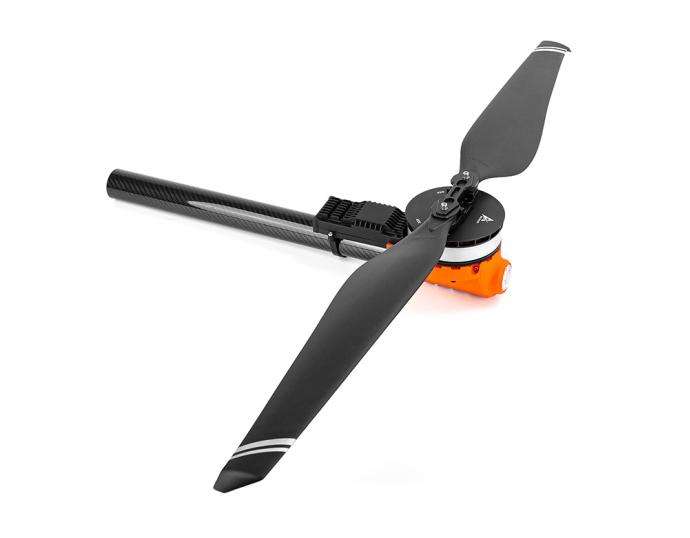

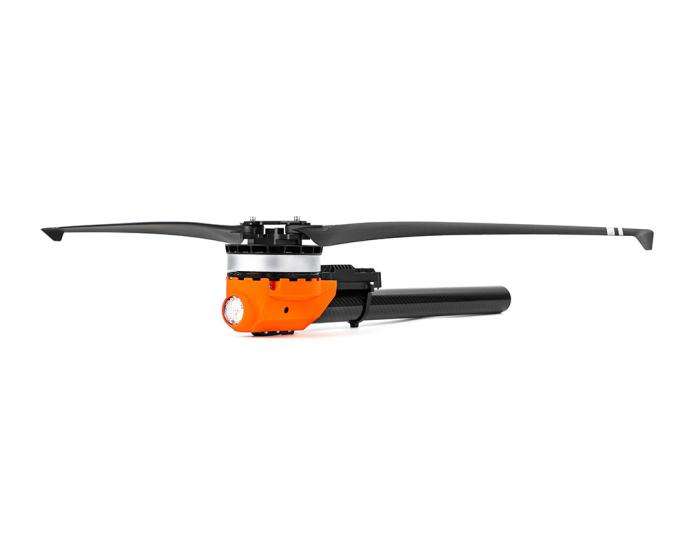

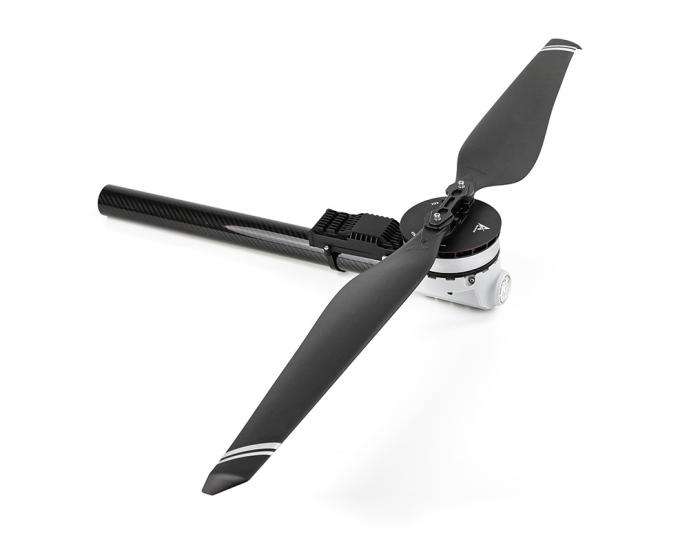

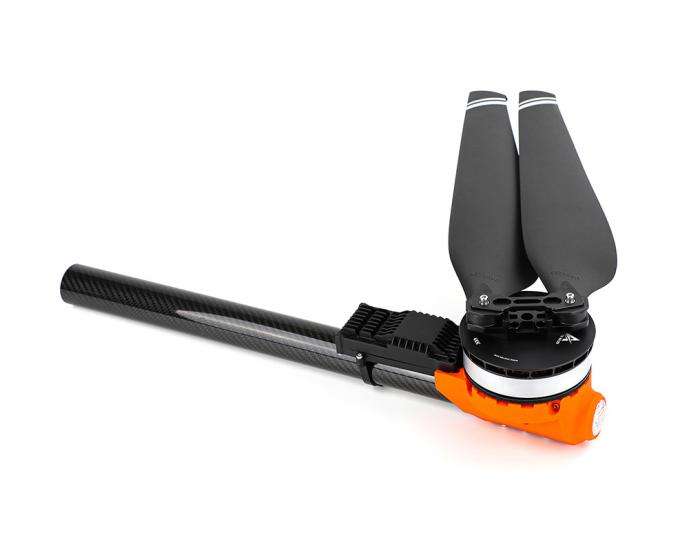

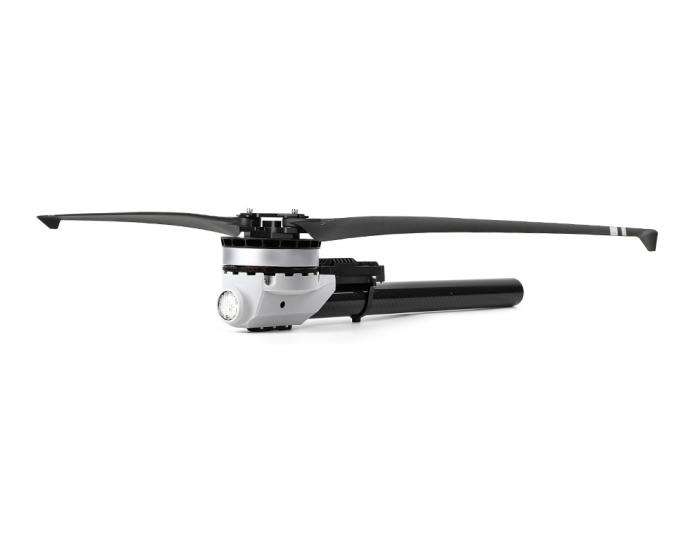

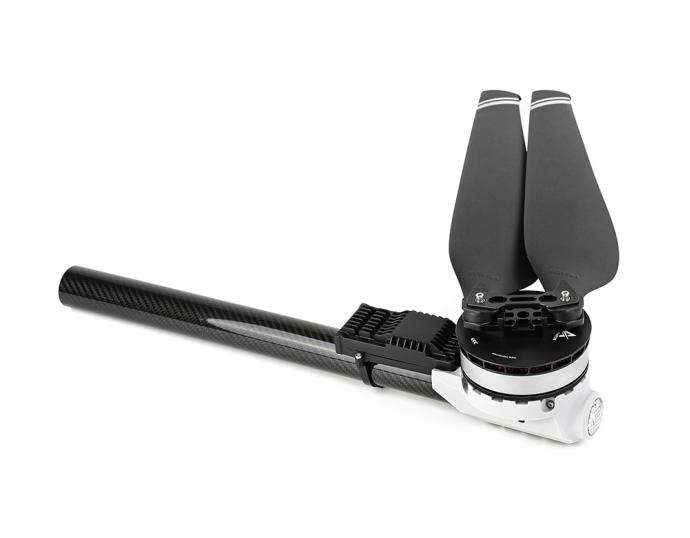

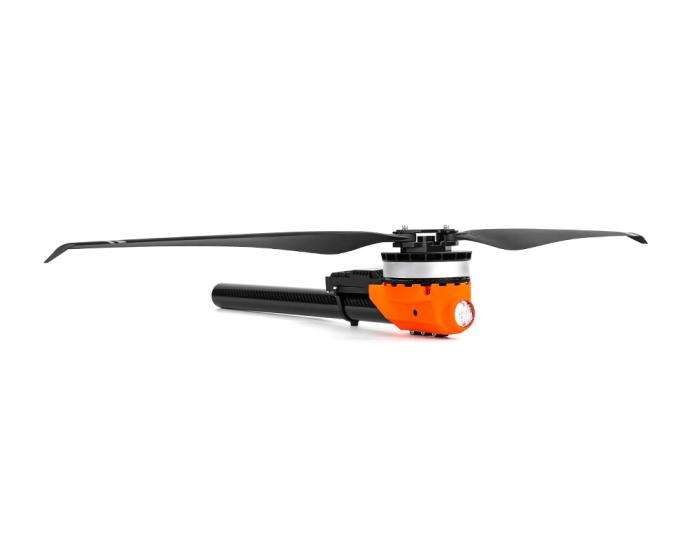

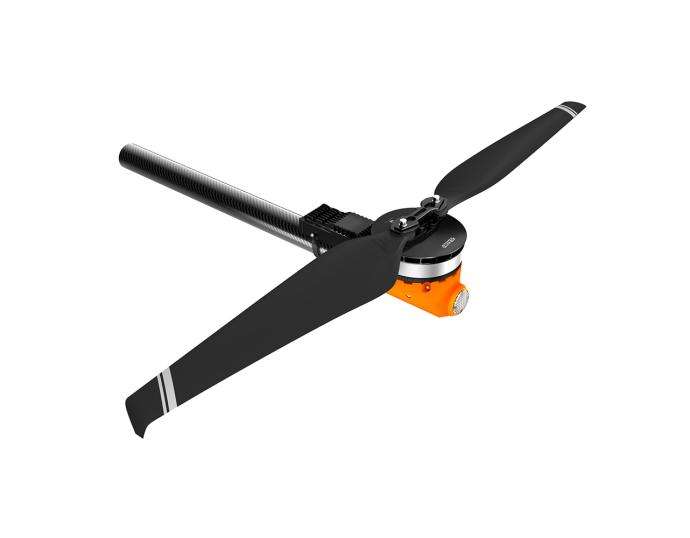

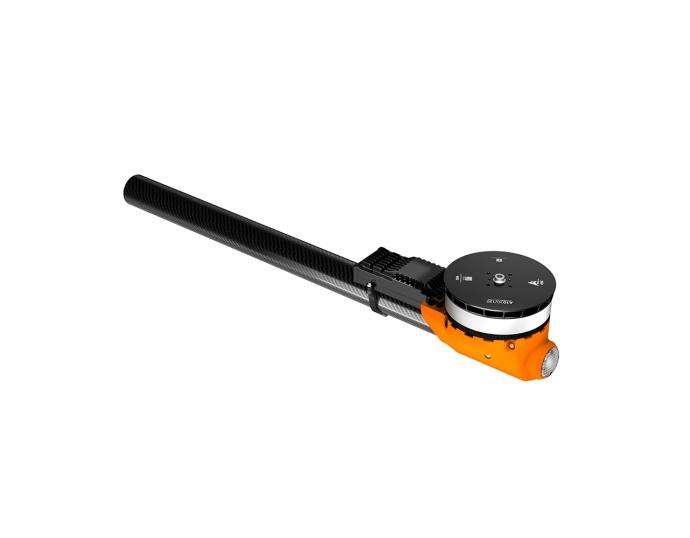

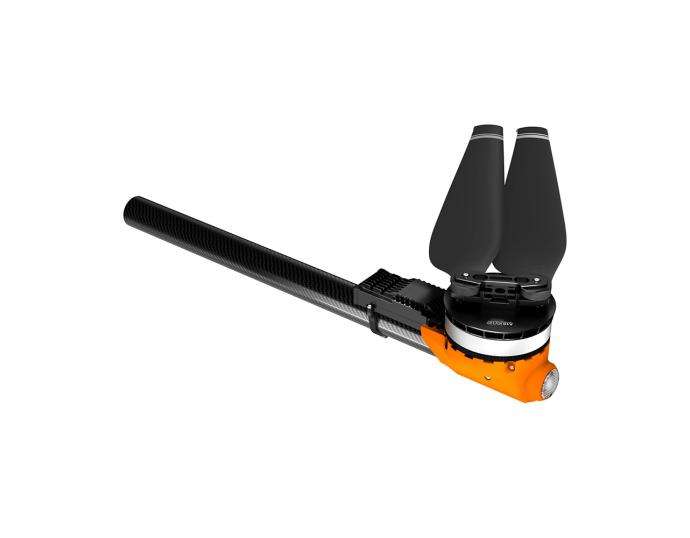

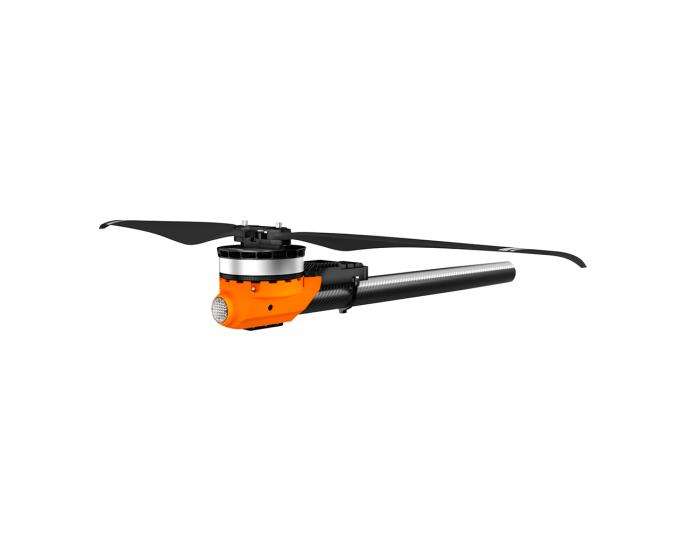

A10
Инженерный чертеж
Основные параметры
| Название модели | A10 KV120 | Применимый диаметр углеродной трубки | 40mm |
| Конфигурация пакета | A10 (Двигатель)+14S FOC 100A (Электронный регулятор)+MF3424P (Пропеллер) | Материал проволоки, количество проволоки, цвет | Шнур питания: 12 # AWG Красный Черный Сигнальная линия: Тефлоновая проволока 5P |
| Рекомендуемые аккумуляторы | 12~14S (LiPo) | Длина проволоки | 1230±5mm |
| Номинальное растягивающее усилие одной оси | 7~11kg | Вес всей машины, включая провода(включая Blade) | 1520±2%g |
| Номинальный эффект растягивающего усилия | 8.48g/W (8kg) | Уровень защиты | IPX6 |
| Максимальное тяговое усилие | 22.7kg | Рабочая температура окружающей среды | -20～55℃ |
| Параметры двигателя | |||
| Размер статора | 99*15mm | KV | 120 |
| Параметры ESC | |||
| Диапазон хода дроссельной заслонки | 1100~1940us (Исправлено) | Максимальное напряжение | 61V |
| Способ связи | DRONE CAN、 UAV CAN、 CUBE CAN | Максимальный ток (кратковременный) | 100A (Открытая среда и температура≤60℃) |
| Способ управления | PWM/CAN | BEC | / |
| Параметры лезвия | |||
| Технические характеристики и модели | MF3424P (Полимер) | Длина проволоки | 34дюйм (874mm) |
Параметры испытаний
| тип | Напряжение (В) | Дроссель (%) | Натяжение (г) | Мощность (Вт) | Крутящий момент (Н*м) | Скорость вращения (RPM) | КПД двигателя (%) | Комплексное силовое воздействие (gf/W) | Температура двигателя (℃) | |
| A10 KV120 + 14S FOC 100A + MF3424P | 54 | 30% | 4.58 | 3109 | 1.40 | 1449 | 85.88 | 12.57 | 135 (температура окружающей среды: 27.8) | |
| 35% | 6.83 | 4172 | 1.83 | 1660 | 86.16 | 11.30 | ||||
| 40% | 9.81 | 5398 | 2.33 | 1875 | 86.26 | 10.18 | ||||
| 45% | 13.40 | 6709 | 2.86 | 2086 | 86.21 | 9.26 | ||||
| 50% | 17.76 | 8151 | 3.42 | 2302 | 85.79 | 8.48 | ||||
| 55% | 22.95 | 9627 | 4.01 | 2514 | 84.96 | 7.75 | ||||
| 60% | 29.15 | 11287 | 4.65 | 2728 | 84.23 | 7.16 | ||||
| 65% | 36.27 | 12963 | 5.31 | 2940 | 83.29 | 6.60 | ||||
| 70% | 44.57 | 14786 | 6.00 | 3155 | 82.19 | 6.13 | ||||
| 75% | 53.48 | 16480 | 6.64 | 3367 | 80.93 | 5.70 | ||||
| 80% | 63.32 | 18180 | 7.27 | 3581 | 79.68 | 5.31 | ||||
| 85% | 73.80 | 19940 | 7.86 | 3794 | 78.35 | 5.00 | ||||
| 90% | 82.07 | 21071 | 8.21 | 3947 | 76.60 | 4.80 | ||||
| 95% | 88.87 | 21987 | 8.50 | 4093 | 76.00 | 4.59 | ||||
| 100% | 94.27 | 22750 | 8.70 | 4236 | 75.87 | 4.47 | ||||
| Внимание：Температура двигателя - это температура корпуса двигателя, работающего в течение 2 минут при дроссельной заслонке 80%. (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR) | ||||||||||
| Производитель: | T-Motor |
