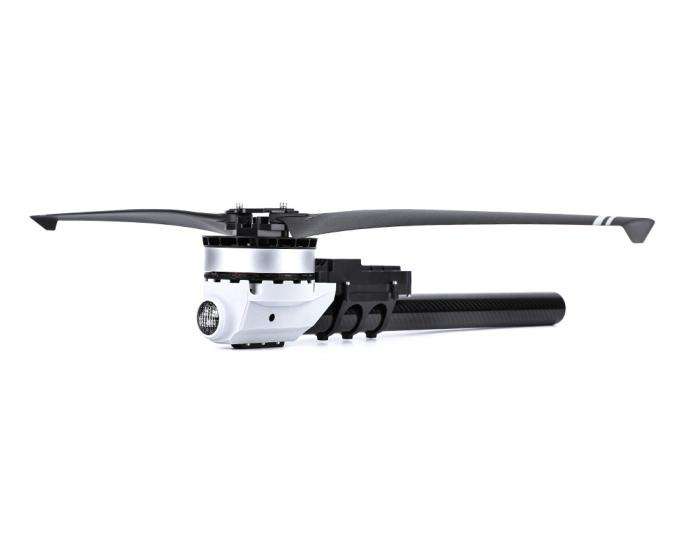

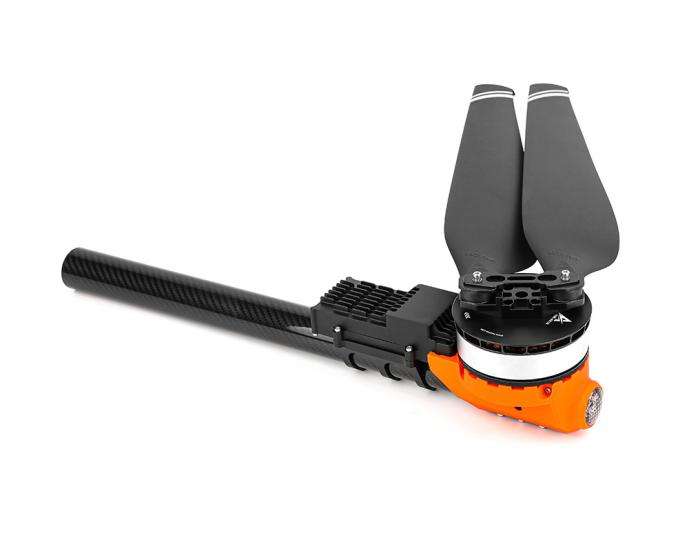

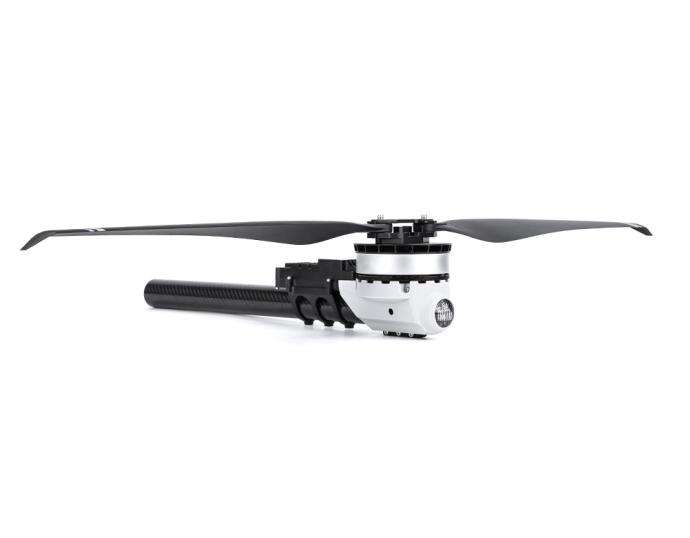

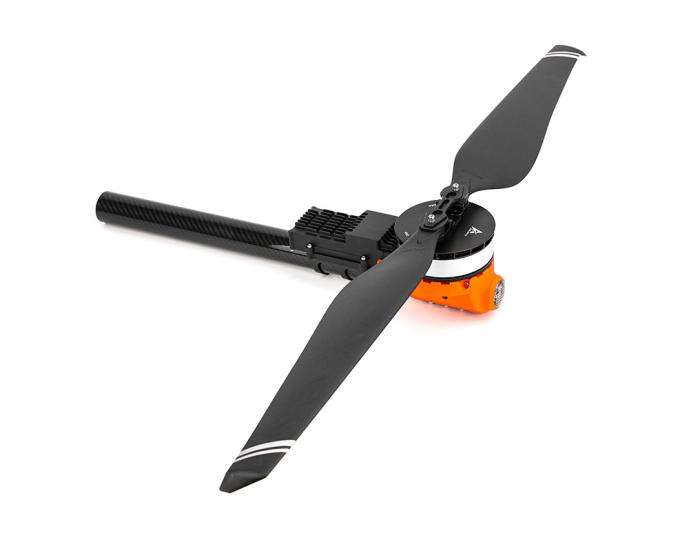

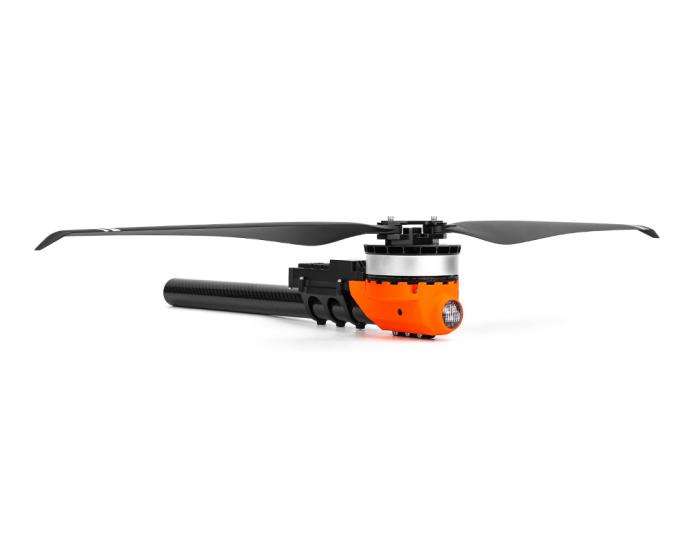

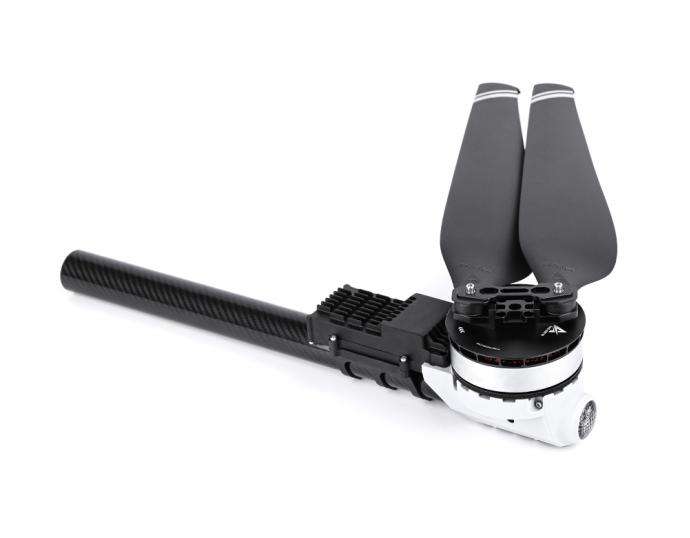

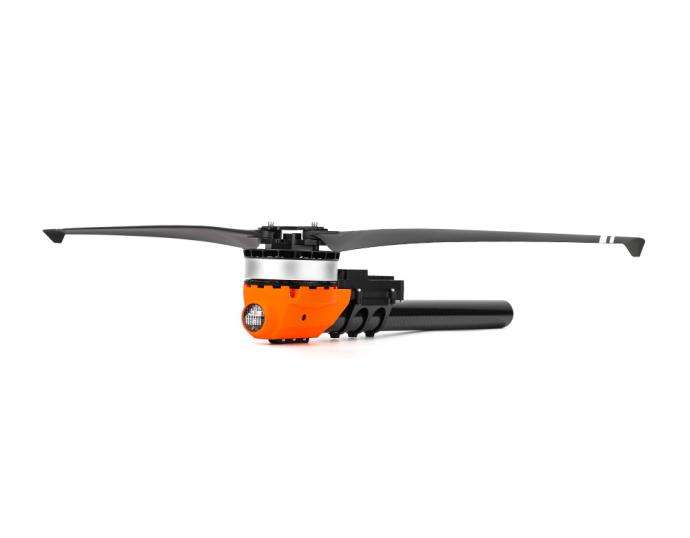

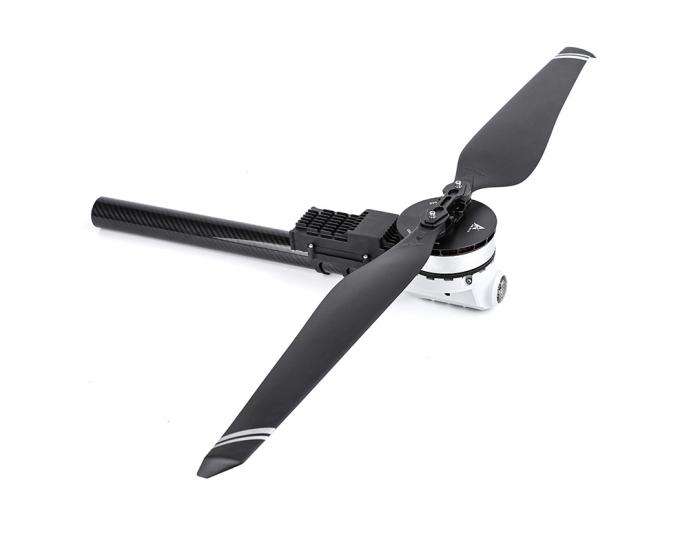

A10L
Инженерный чертеж
Основные параметры
| Название модели | A10L KV110 | Применимый диаметр углеродной трубки | 40mm |
| Конфигурация пакета | A10L (Двигатель)+14S FOC 200A (Электронный регулятор)+MF3628P (Пропеллер) | Материал проволоки, количество проволоки, цвет | Шнур питания: 12 # AWG Красный Черный Сигнальная линия: Тефлоновая проволока 5P |
| Рекомендуемые аккумуляторы | 12~14S (LiPo) | Длина проволоки | 1150±5mm |
| Номинальное растягивающее усилие одной оси | 11~13kg | Вес всей машины, включая провода(включая Blade) | 1800±2%g |
| Номинальный эффект растягивающего усилия | 6.9g/W (13kg) | Уровень защиты | IPX6 |
| Максимальное тяговое усилие | 25kg | Рабочая температура окружающей среды | -20～55℃ |
| Параметры двигателя | |||
| Размер статора | 99*19mm | KV | 110 |
| Параметры ESC | |||
| Диапазон хода дроссельной заслонки | 1100~1940us (Исправлено) | Максимальное напряжение | 61V |
| Способ связи | DRONE CAN、 UAV CAN、 CUBE CAN | Максимальный ток (кратковременный) | 200A (Открытая среда и температура≤60℃) |
| Способ управления | PWM/CAN | BEC | / |
| Параметры лезвия | |||
| Технические характеристики и модели | MF3628P (Полимер) | Длина проволоки | 36дюйм (914mm) |
Параметры испытаний
| тип | Напряж ение (В) | Дроссель (%) | Натяжение (г) | Мощность (Вт) | КПД двигателя (%) | Комплексное силовое воздействие (gf/W) | Температура двигателя (℃) | |
| A10L KV110 + 14S FOC 200A + MF3628P | 46.28 | 30% | 2.37 | 1762 | 70 | 16.09 | 115 (температура окружающей среды:27.8) | |
| 46.41 | 35% | 4.15 | 2722 | 76 | 14.15 | |||
| 46.5 | 40% | 6.71 | 3884 | 80 | 12.45 | |||
| 46.45 | 45% | 10.08 | 5152 | 82 | 11 | |||
| 46.36 | 50% | 14.71 | 6689 | 83 | 9.81 | |||
| 46.25 | 55% | 20.57 | 8431 | 83 | 8.86 | |||
| 46.14 | 60% | 27.84 | 10287 | 83 | 8.01 | |||
| 46.07 | 65% | 36.54 | 12313 | 82 | 7.31 | |||
| 45.93 | 70% | 46.92 | 14506 | 82 | 6.73 | |||
| 45.74 | 75% | 59.41 | 16909 | 81 | 6.22 | |||
| 45.57 | 80% | 72.76 | 19114 | 81 | 5.76 | |||
| 45.38 | 85% | 88.06 | 21169 | 79 | 5.3 | |||
| 45.14 | 90% | 102.54 | 22846 | 77 | 4.94 | |||
| 45.14 | 95% | 102.38 | 22803 | 77 | 4.93 | |||
| 45.13 | 100% | 102.14 | 22623 | 77 | 4.91 | |||
| Внимание：Температура двигателя - это температура корпуса двигателя, работающего в течение 3 минут при дроссельной заслонке 80%. (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR) | ||||||||
| A10L KV110 + 14S FOC 200A + MF3628P | 60.34 | 30% | 2.26 | 1979 | 71 | 14.52 | 109 (температура окружающей среды:27.8) | |
| 60.47 | 35% | 4.05 | 3122 | 76 | 12.73 | |||
| 60.44 | 40% | 6.52 | 4436 | 80 | 11.25 | |||
| 60.37 | 45% | 9.88 | 5967 | 81 | 10.01 | |||
| 60.3 | 50% | 14.2 | 7669 | 82 | 8.96 | |||
| 60.22 | 55% | 19.64 | 9572 | 82 | 8.09 | |||
| 60.17 | 60% | 26.32 | 11672 | 82 | 7.37 | |||
| 60.1 | 65% | 34.69 | 13966 | 81 | 6.7 | |||
| 59.95 | 70% | 44.52 | 16400 | 81 | 6.14 | |||
| 59.82 | 75% | 55.28 | 18925 | 81 | 5.72 | |||
| 59.66 | 80% | 68.1 | 21531 | 80 | 5.3 | |||
| 59.46 | 85% | 81.87 | 23997 | 79 | 4.93 | |||
| 59.4 | 90% | 85.94 | 24653 | 78 | 4.83 | |||
| 59.38 | 95% | 85.96 | 24496 | 78 | 4.8 | |||
| 59.39 | 100% | 85.66 | 24557 | 78 | 4.83 | |||
| Внимание：Температура двигателя - это температура корпуса двигателя, работающего в течение 3 минут при дроссельной заслонке 80%. (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR) | ||||||||
| Производитель: | T-Motor |
