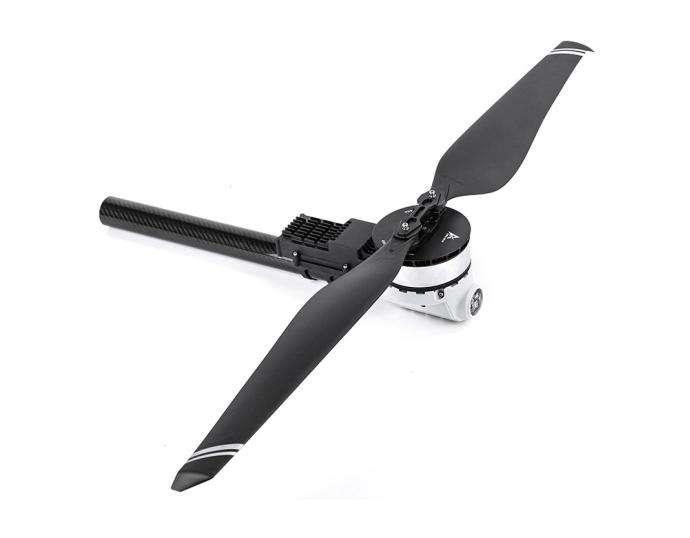

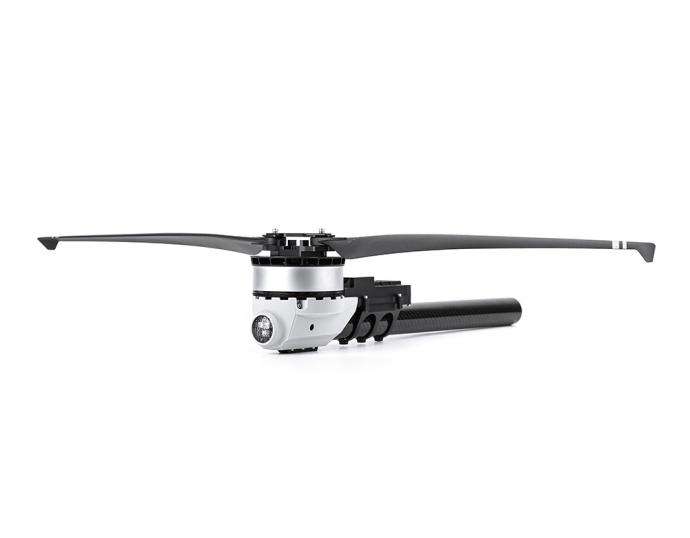

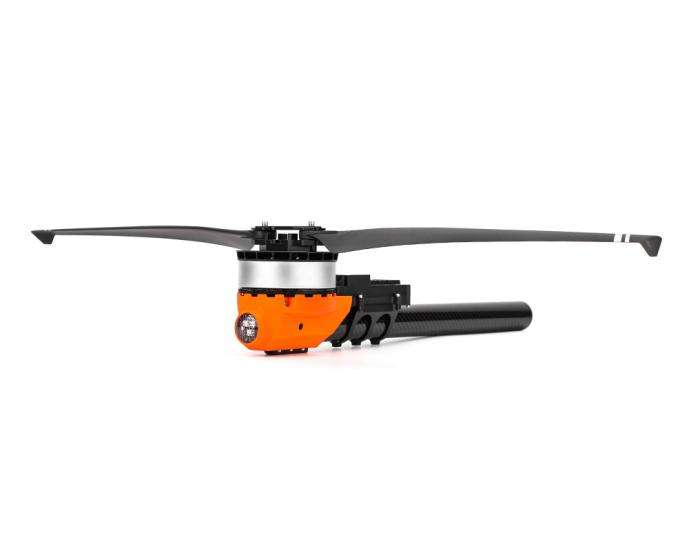

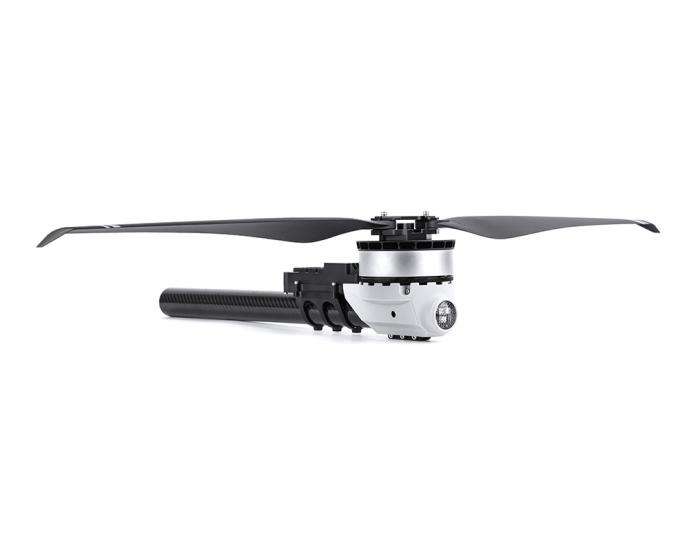

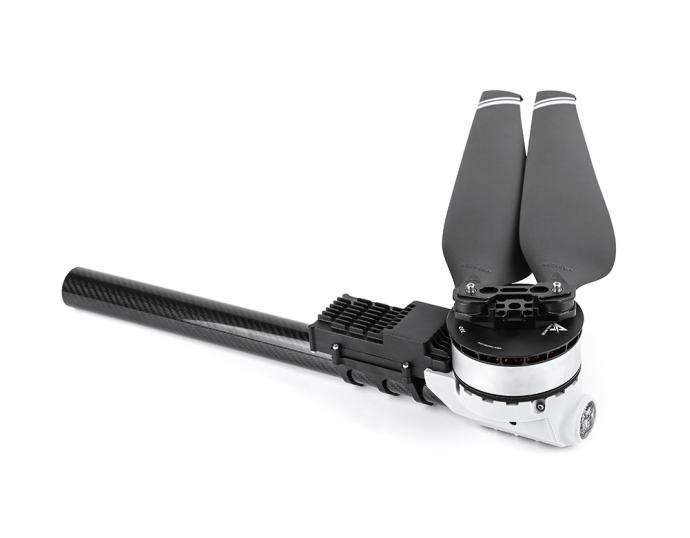

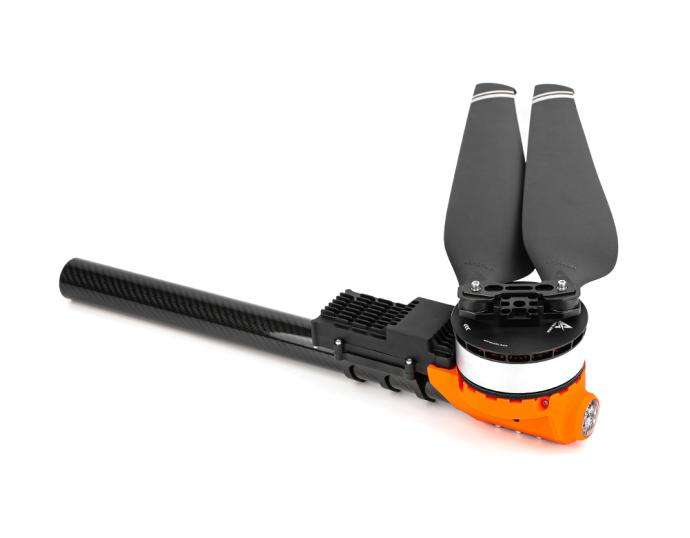

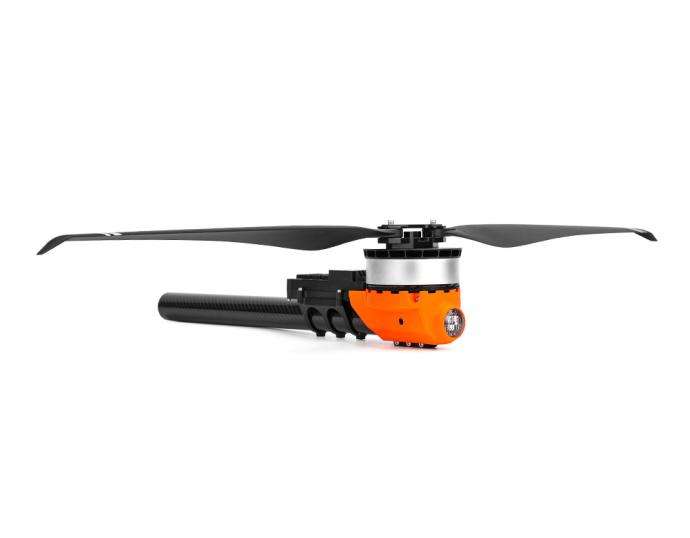

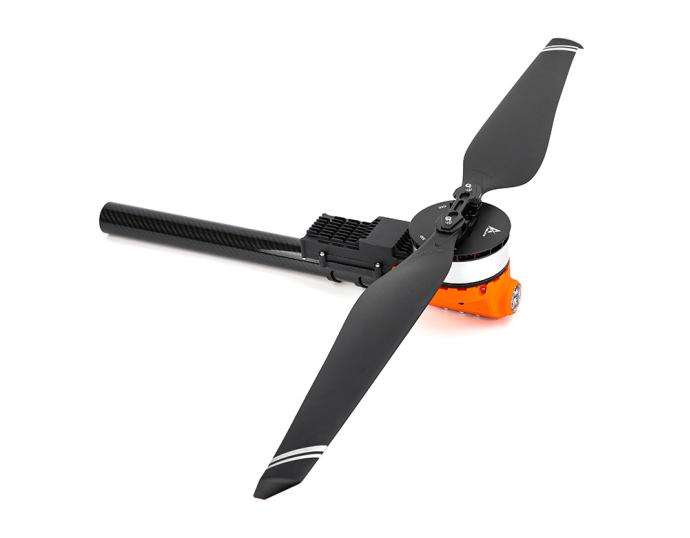

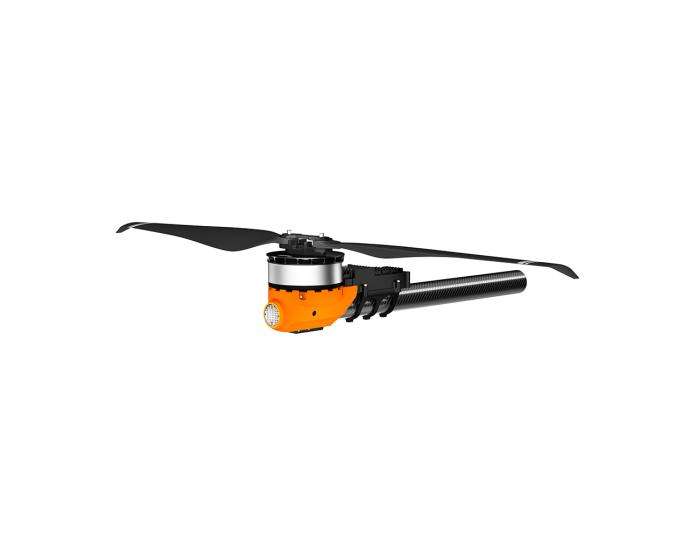

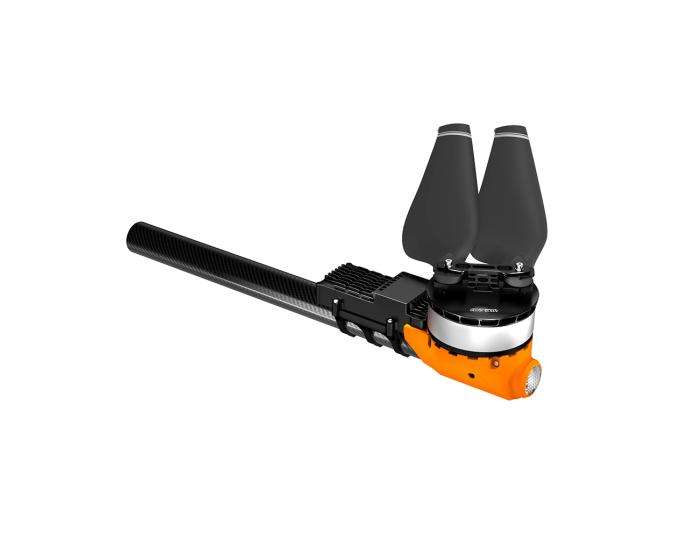

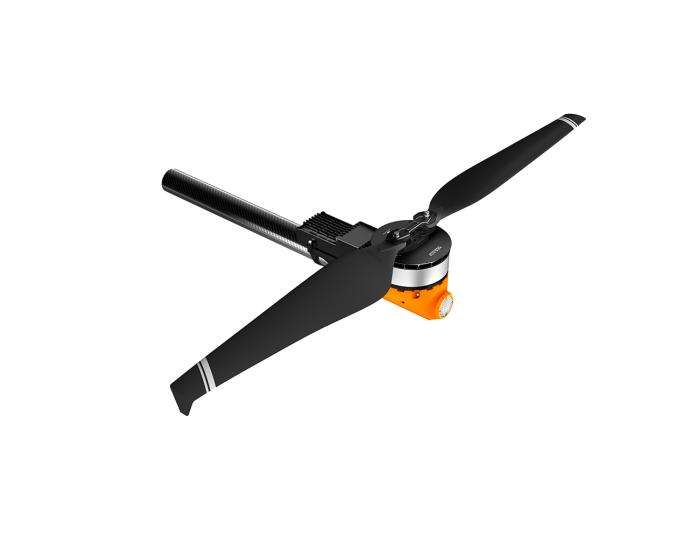

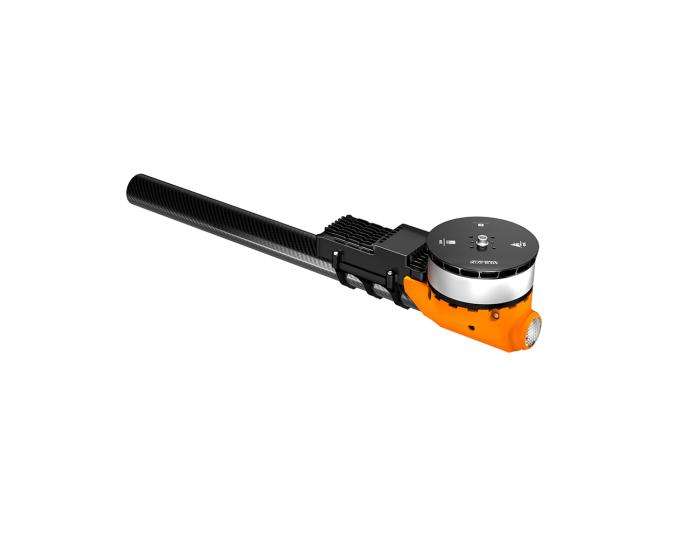

A10XL
Инженерный чертеж
Основные параметры
| Название модели | A10XL KV130 | Применимый диаметр углеродной трубки | 40mm |
| Конфигурация пакета | A10XL (Двигатель)+14S FOC 200A (Электронный регулятор)+ MF3628P (Пропеллер) | Материал проволоки, количество проволоки, цвет | Шнур питания: 12 # AWG Красный Черный Сигнальная линия: Тефлоновая проволока 5P |
| Рекомендуемые аккумуляторы | 12~14S (LiPo) | Длина проволоки | 1150±5mm |
| Номинальное растягивающее усилие одной оси | 13~15kg | Вес всей машины, включая провода(включая Blade) | 1960±2%g |
| Номинальный эффект растягивающего усилия | 6.5g/W (15kg) | Уровень защиты | IPX6 |
| Максимальное тяговое усилие | 30kg | Рабочая температура окружающей среды | -20～55℃ |
| Параметры двигателя | |||
| Размер статора | 99*24mm | KV | 130 |
| Параметры ESC | |||
| Диапазон хода дроссельной заслонки | 1100~1940us (Исправлено) | Максимальное напряжение | 61V |
| Способ связи | DRONE CAN、 UAV CAN、 CUBE CAN | Максимальный ток (кратковременный) | 200A (Открытая среда и температура≤60℃) |
| Способ управления | PWM/CAN | BEC | / |
| Параметры лезвия | |||
| Технические характеристики и модели | MF3628P | Длина проволоки | 36дюйм (914mm) |
Параметры испытаний
| тип | Напряжение (В) | Дроссель (%) | Натяжение (г) | Мощность (Вт) | КПД двигателя (%) | Комплексное силовое воздействие (gf/W) | Температура двигателя (℃) | |
| A10XL KV130 + 14S FOC 200A + MF3628P | 46.37 | 30% | 3.35 | 2051 | 68 | 13.19 | 152 (температура окружающей среды:27.8) | |
| 46.53 | 35% | 6.82 | 3665 | 76 | 11.55 | |||
| 46.44 | 40% | 12 | 5651 | 81 | 10.14 | |||
| 46.31 | 45% | 19.06 | 7912 | 82 | 8.97 | |||
| 46.16 | 50% | 28.37 | 10300 | 82 | 7.86 | |||
| 46.07 | 55% | 39.89 | 12985 | 82 | 7.07 | |||
| 45.9 | 60% | 53.12 | 15560 | 81 | 6.38 | |||
| 45.71 | 65% | 68.73 | 18315 | 80 | 5.83 | |||
| 45.53 | 70% | 85.12 | 20818 | 79 | 5.37 | |||
| 45.24 | 75% | 104.09 | 23383 | 77 | 4.97 | |||
| 44.83 | 80% | 123.82 | 25663 | 76 | 4.62 | |||
| 44.93 | 85% | 144.67 | 27737 | 73 | 4.27 | |||
| 44.94 | 90% | 145.64 | 27927 | 73 | 4.27 | |||
| 44.93 | 95% | 145.37 | 27784 | 72 | 4.25 | |||
| 44.92 | 100% | 145.93 | 27922 | 73 | 4.26 | |||
| Внимание：Температура двигателя - это температура корпуса двигателя, работающего в течение 3 минут при дроссельной заслонке 80%. (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR) | ||||||||
| A10XL KV130 + 14S FOC 200A + MF3628P | 60.59 | 30% | 5.59 | 3882 | 74 | 11.46 | 146 (температура окружающей среды:27.8) | |
| 60.52 | 35% | 11.1 | 6475 | 80 | 9.64 | |||
| 60.4 | 40% | 19.06 | 9475 | 82 | 8.23 | |||
| 60.28 | 45% | 29.02 | 12592 | 82 | 7.2 | |||
| 60.15 | 50% | 40.67 | 15683 | 82 | 6.41 | |||
| 59.98 | 55% | 53.3 | 18654 | 81 | 5.84 | |||
| 59.84 | 60% | 66.57 | 21386 | 80 | 5.37 | |||
| 59.66 | 65% | 80.96 | 24137 | 79 | 5 | |||
| 59.47 | 70% | 95.37 | 26667 | 78 | 4.71 | |||
| 59.18 | 75% | 109.76 | 28825 | 77 | 4.45 | |||
| 58.93 | 80% | 122.55 | 30484 | 76 | 4.23 | |||
| 58.72 | 85% | 134.47 | 31773 | 75 | 4.03 | |||
| 58.56 | 90% | 143.72 | 32523 | 74 | 3.86 | |||
| 58.53 | 95% | 144.84 | 32210 | 74 | 3.8 | |||
| 58.53 | 100% | 144.22 | 31991 | 74 | 3.79 | |||
| Внимание：Температура двигателя - это температура корпуса двигателя, работающего в течение 3 минут при дроссельной заслонке 80%. (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR) | ||||||||
| Производитель: | T-Motor |
