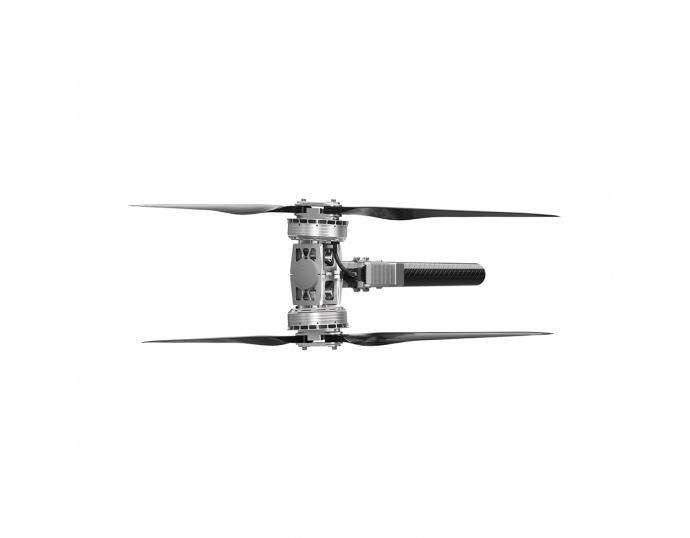

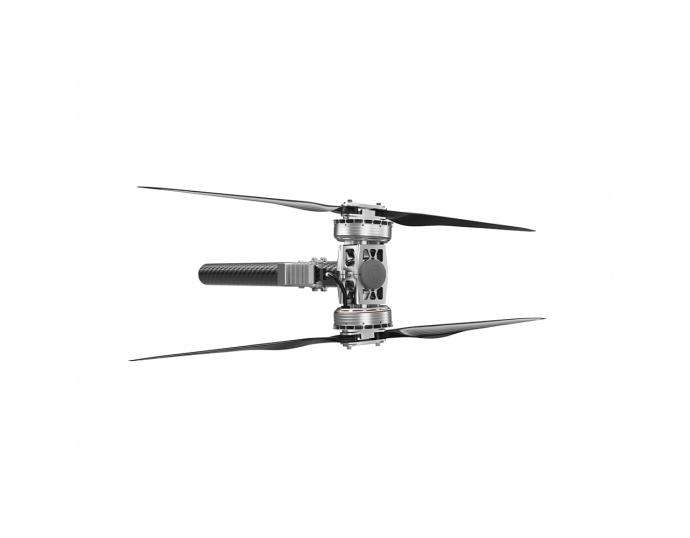

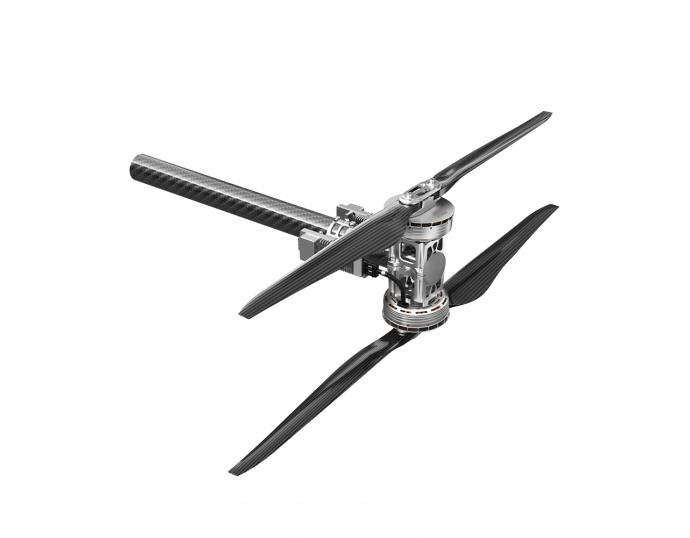

Предпочтительные решения для коаксиальных мультироторных дронов с взлетным весом от 220 кг до 240 кг
Инженерный чертеж
 Корзина
|
 Корзина пуста |
|
Корзина
|
Корзина пуста |
|
|
|
Доставка в течение 2 недель.
Предпочтительные решения для коаксиальных мультироторных дронов с взлетным весом от 220 кг до 240 кг
| Название модели | X-A16-24S KV35 | Применимый диаметр углеродной трубки | 80mm |

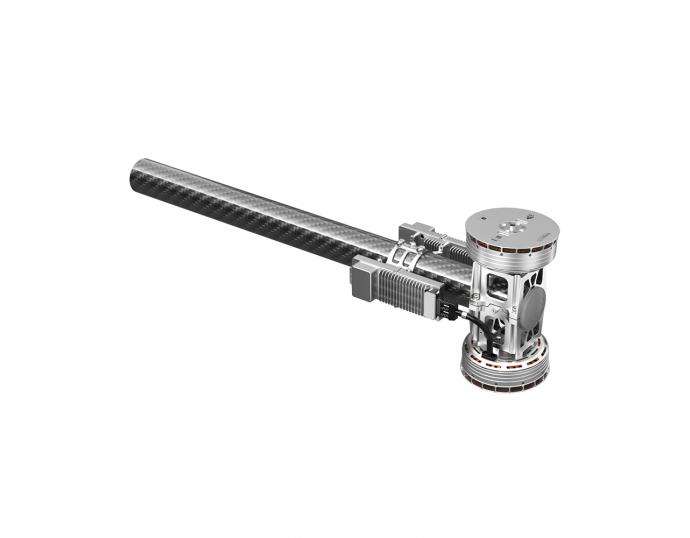

| Конфигурация пакета | A16-24S (Двигатель)+24S FOC 260A (Электронный регулятор)+EFZ63 (Пропеллер) | Материал проволоки, количество проволоки, цвет | Шнур питания: 8 # AWG Красный Черный Сигнальная линия: экранированная проволока 5+1 |
| Рекомендуемые аккумуляторы | 24~28S (LiPo) | Длина проволоки | 2000±5mm |
| Номинальное растягивающее усилие одной оси | 55~60kg | Вес всей машины, включая провода (включая Blade) | 11610±2%g |
| Номинальный эффект растягивающего усилия | 7.2g/W (55kg) | Уровень защиты | IPX5 |
| Максимальное тяговое усилие | 132kg | Рабочая температура окружающей среды | -20~55℃ |
| Параметры двигателя | |||
| Размер статора | 155*23.5mm | KV | 35 |
| Параметры ESC | |||
| Диапазон хода дроссельной заслонки | 1100~1940us | Максимальное напряжение | 120V |
| Способ связи | DRONE CAN、UAV CAN、 CUBE CAN | Максимальный ток (кратковременный) | 260A (Открытая среда и температура≤60℃) |
| Способ управления | PWM/CAN | BEC | / |
| Параметры лезвия | |||
| Технические характеристики и модели | EFZ63 (Складной пропеллер из углеродного волокна) | Длина проволоки | 63 дюйм (1600.2mm) |
| тип | Напряже- ние (В) | Точка дросселя | Ток (A) | Натяже- ние (г) | Крутящий момент (N·m) | Скорость вращения (RPM) | КПД двигателя (%) | Комплексное силовое воздействие (г/Вт) | Температура двигателя (℃) |
| X-A16-24S KV35 + 24S FOC 260A + EFZ63P | 92 | 30% | 9.24 | 13308 | 10.75 | 739 | 97.73 | 15.63 | 89 (температура окружающей среды: 25) |
| 35% | 17.61 | 20090 | 15.98 | 900 | 95.80 | 12.38 | |||
| 40% | 27.77 | 27609 | 21.93 | 1053 | 94.44 | 10.79 | |||
| 45% | 42.66 | 36238 | 28.63 | 1201 | 91.57 | 9.22 | |||
| 50% | 57.61 | 45620 | 36.03 | 1341 | 90.26 | 8.59 | |||
| 55% | 82.74 | 55633 | 44.06 | 1477 | 89.75 | 7.30 | |||
| 60% | 104.08 | 65819 | 52.33 | 1604 | 89.64 | 6.86 | |||
| 65% | 133.97 | 76559 | 61.03 | 1728 | 89.42 | 6.20 | |||
| 70% | 165.64 | 87641 | 69.99 | 1843 | 88.40 | 5.74 | |||
| 75% | 202.78 | 98972 | 79.20 | 1954 | 86.73 | 5.30 | |||
| 80% | 239.98 | 109819 | 88.21 | 2058 | 85.93 | 4.96 | |||
| 85% | 272.53 | 118547 | 95.32 | 2134 | 84.81 | 4.72 | |||
| 90% | 306.62 | 126717 | 101.98 | 2200 | 83.12 | 4.48 | |||
| 95% | 332.53 | 131956 | 106.75 | 2244 | 81.86 | 4.31 | |||
| 100% | 342.59 | 132510 | 106.85 | 2245 | 79.56 | 4.20 | |||
| Внимание: Температура двигателя - это температура корпуса двигателя, работающего в течение 2 минут при дроссельной заслонке 80%. （Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR） | |||||||||
| Производитель: | T-Motor |
