ПРАВИЛА КОРИСТУВАННЯ ТА ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ

Кришки ствольної коробки третього покоління для мисливського карабіна САЙГА (ME#800011)

Кришка ствольної коробки третього покоління для мисливського карабіна Сайга

Дана кришка ствольної коробки третього покоління (далі КСК) призначена для встановлення замість штатної кришки на мисливському карабіні Сайга.  КСК служить для встановлення додаткових компонентів на зброю з використанням розташованої зверху КСК планки Пикатинни.
Особливістю КСК є можливість встановлення на неї штатного цілика зброї.

Комплект поставки (див. Мал. 1):
1. Кришка - 1 шт.
2. Планка - 1 шт.
3. Штифт - 1 шт.
4. Гвинт М4 × 6 - 2 шт.
5. Шайба стопорна - 1 шт.
6. Ключ шестигранник 2,5 мм - 1 шт.
7. Інструкція по експлуатації - 1 шт.
8. пакувальна тара - 1шт.

Мал.1

Перед початком використання КСК необхідно демонтувати з зброї штатну кришку і штатний цілик і встановити на їх місце КСК.
Порядок демонтажу штатної кришки і подальшої установки КСК наведено нижче:

УВАГА
Перед початком демонтажу і установки необхідно перевірити, щоб зброя була вирядженим.

1. Зняти штатну кришку з зброї.
2. Демонтувати штатний цілик зброї, при цьому штатну пружину цілини необхідно залишити на своєму місці.
3. Встановити планку на кришку і закріпити її за допомогою двох гвинтів М4х6 (див. Мал.2).

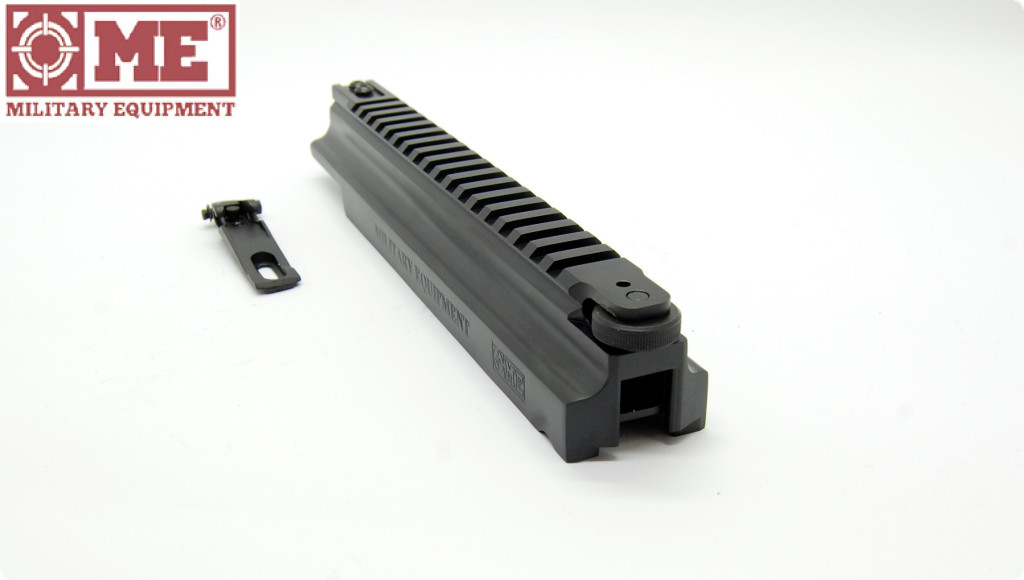

Мал.2

4. Встановити кришку з планкою на зброю, поєднавши при цьому отвір в планці з отвором в ствольної коробці під штатний цілик.
5. Встановити в вказане отвір штифт і застопорити його від випадання шляхом установки шайби стопорній в кільцевої паз штифта.
6. Опустити кришку до клацання кнопки возвратная пружини в отвір кришки.
7. Зафіксувати положення задньої частини кришки щодо ствольної коробки і кнопки возвратная пружини шляхом обертання коліщатка в задній частині кришки.

УВАГА
Частина, що залишилася на своєму місці штатна пружина цілини забезпечує надійну фіксацію КСК в відкинутому стані, але в ряді випадків (в залежності від фактичного стану пружини) може ускладнювати установку кришки на ствольну коробку і защелкивание штатної направляючої. В такому випадку допускається доопрацювання штифта знизу планки КСК, передає зусилля від пружини на кришку.

8. При необхідності відрегулювати взаємне положення планки і кришки, відпустивши при цьому гвинти М4х6. Після остаточного регулювання гвинти затягнути до упору, при цьому рекомендується встановити їх на анаеробний фіксатор різьбових з'єднань (Loctite, DoneDeal). Анаеробний фіксатор різьбових з'єднань в комплект поставки не входить, можлива його покупка в автомагазинах.
9. Підняти кришку і встановити штатний цілик зброї в прорізи планки КСК, попередньо викрутивши на кілька оборотів регулювальний гвинт знизу планки. Після установки штатного цілини регулювальний гвинт затягнути до упору, потім опустити кришку.

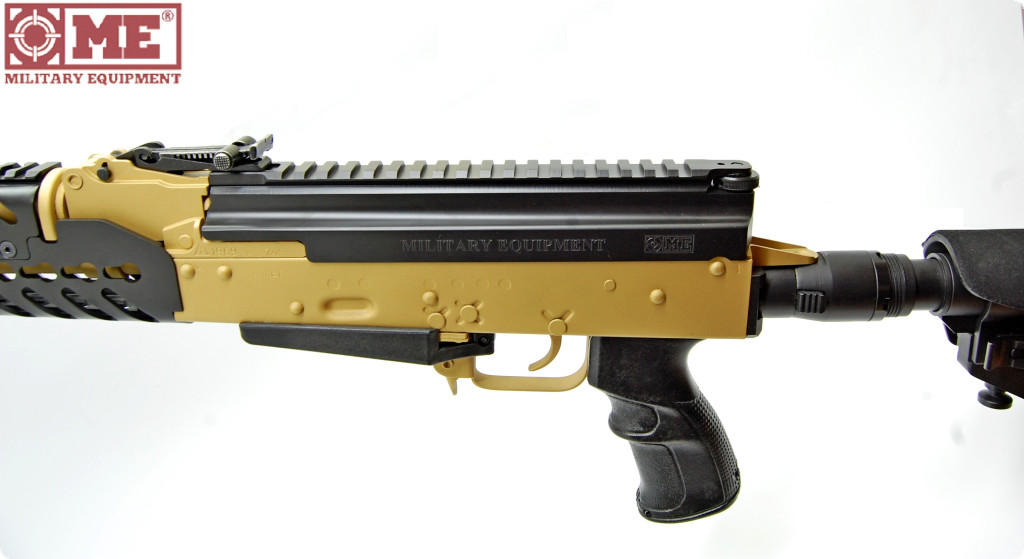

Загальний вигляд КСК, встановленої на карабіні, представлений на мал.3.

Після виконання перерахованих вище дій КСК готова до експлуатації.
При експлуатації на КСК можлива установка додаткового обладнання за допомогою інтегрованої планки Пикатинни.

РЕКОМЕНДАЦІЇ ПО ДОГЛЯДУ

КСК не вимагає особливого догляду.
При чищенні зброї рекомендується протерти КСК консерваційні мастила.
