Технічні характеристики портативної системи радіоелектронної боротьби (РЕБ)

Основні параметри системи

1. Генератори перешкод:

- Кількість: 8 незалежних блоків.

- Робочі частоти:

- 410–480 МГц

- 650–750 МГц

- 750–860 МГц

- 850–970 МГц

- 1000–1100 МГц

- 1200–1300 МГц

- 2370–2500 МГц

- 5.8 ГГц

- Потужність випромінювання кожної частоти: 60 Вт.

- Споживана потужність одного генератора: 150 Вт.

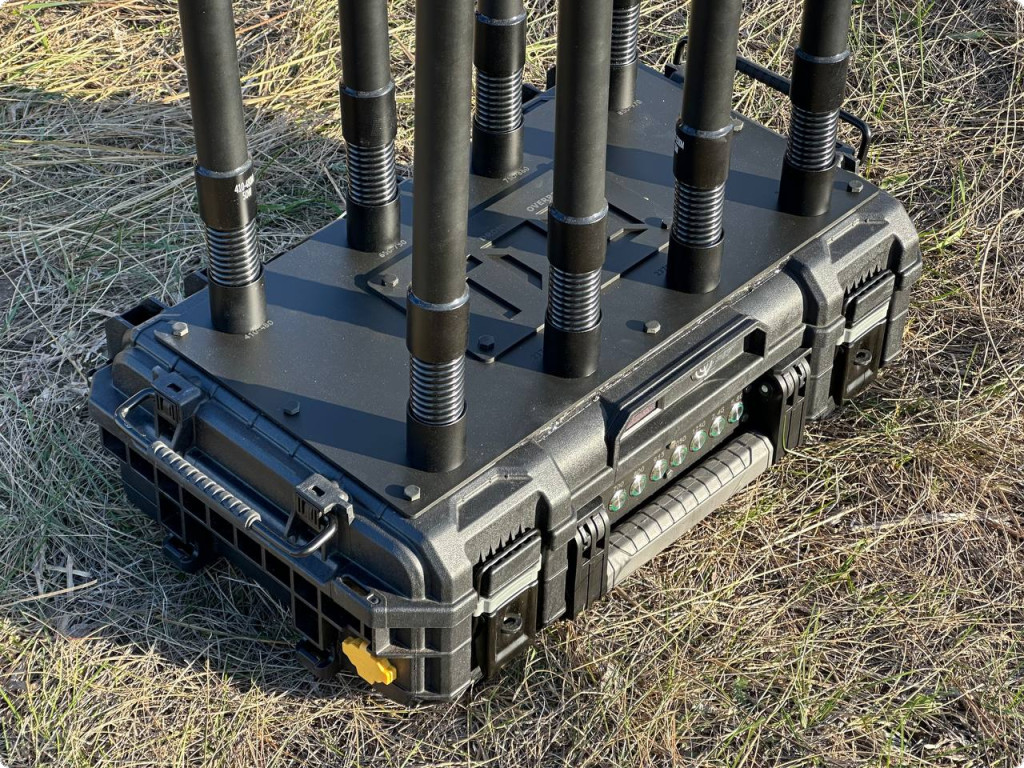

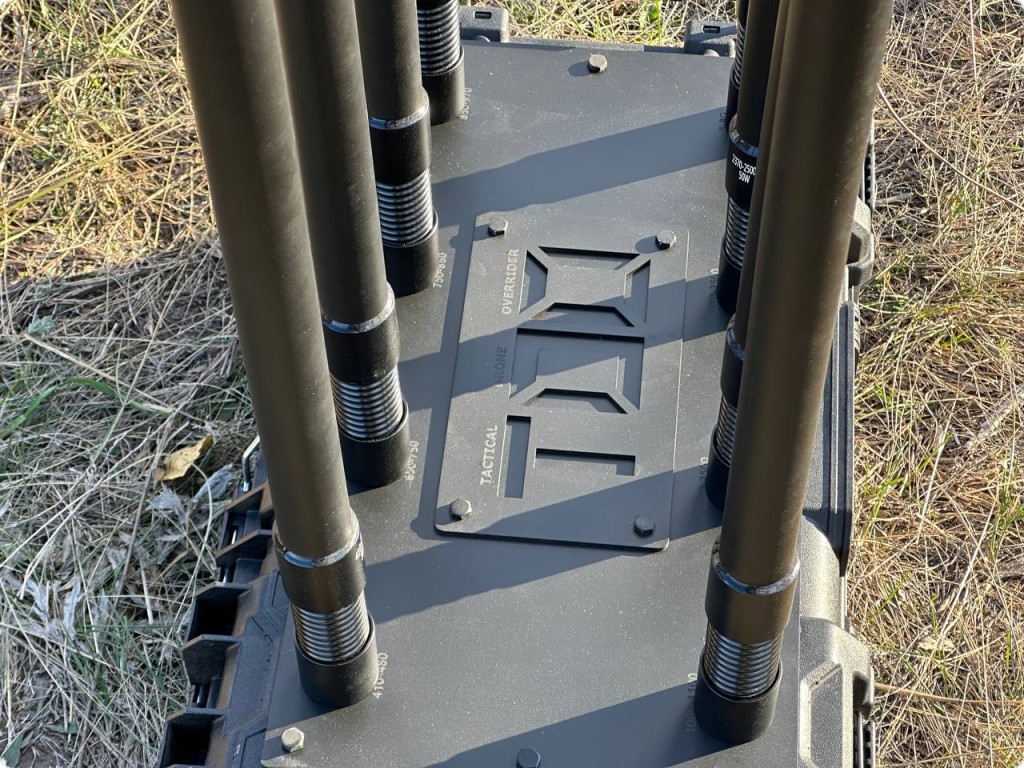

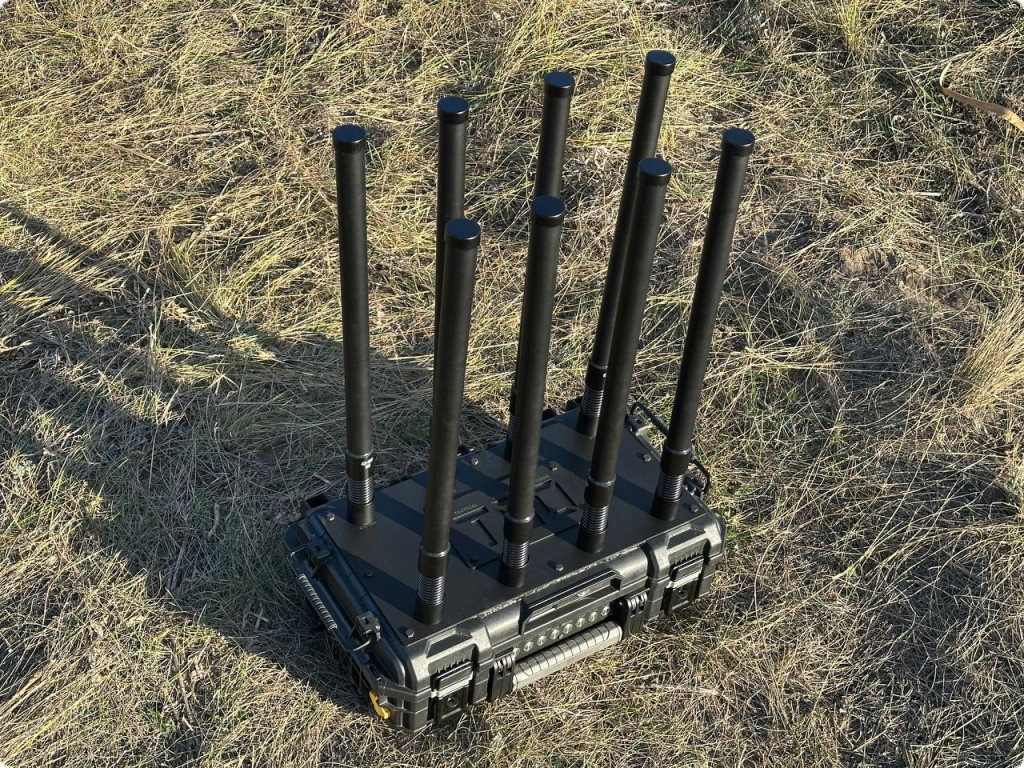

2. Антени:

- Тип: всеспрямовані спіральні антени (Omni-directional spring antenna) із гнучкою основою на пружині.

- Кут дії: 360 градусів.

- Потужність: до 100 Вт.

- Матеріал: корпус зі скловолокна, стійкий до механічних пошкоджень.

- Гнучкість: пружинна основа запобігає пошкодженню антени при контакті з перешкодами.

- Розміри: довжина 60 см, діаметр 33 мм.

Енергозабезпечення

1. Акумуляторна система:

- Тип акумулятора: Li-Ion.

- Напруга: 29,4 В.

- Ємність: 45 А·год.

- Час повного заряду: 1 година.

- Роз'єм підключення: XT-90 тато.

2. Зарядний пристрій 220 В:

- Потужність: 1800 Вт.

- Тип підключення: стандартний роз'єм (як у комп'ютерів).

3. Зарядний пристрій 12 В:

- Параметри заряду:

- Від 12 В: 60 А (720 Вт).

- Роз'єм підключення: XT-90 тато.

- Важливо: заряджати від 12 В можна лише при працюючому двигуні через пряме підключення до акумулятора або спеціально виведені дроти. Зарядка від прикурювача заборонена.

4. Енергоспоживання всієї системи:

- Від 220 В: 1,5 кВт/год.

- Від 12 В: 60 А.

Конструкція

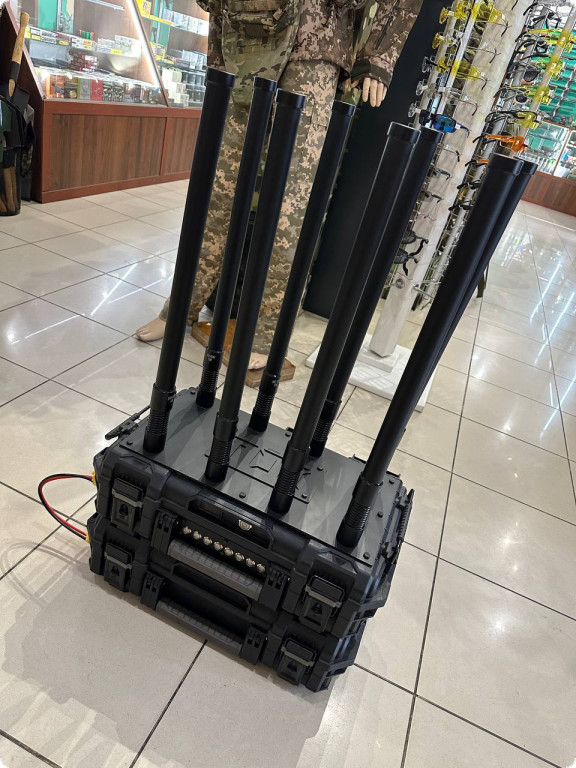

1. Кейси:

- Кількість: 2.

- Матеріал: ударостійкий полімер.

- Розташування:

- Нижній кейс — блок живлення (акумулятор, зарядні пристрої, вольтметр).

- Верхній кейс — генератори перешкод, антени, система охолодження.

- Кріплення: кейси з’єднуються спеціальними скобами, але можуть використовуватися окремо.

2. Охолодження і термозахист:

- Вентилятори: 2 високошвидкісні вентилятори (5000 об/хв, магнітна підвіска).

- Радіатори: масивні радіатори на кожному генераторі з термодатчиками, що вимикають систему при температурі понад 70°C.

Управління

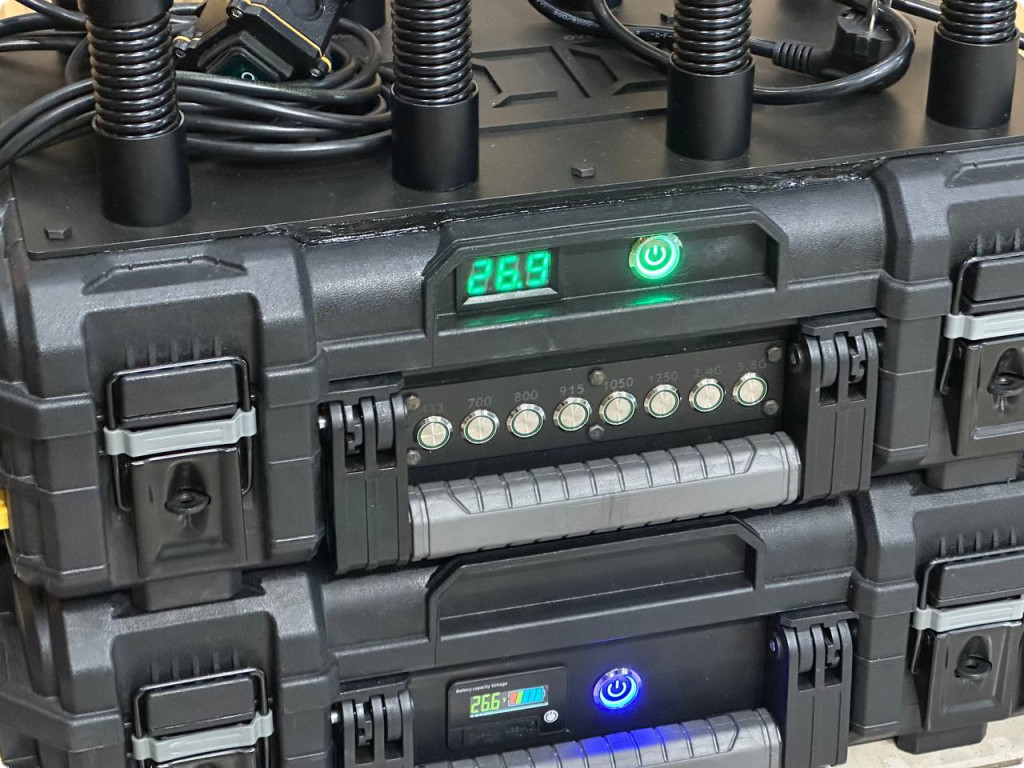

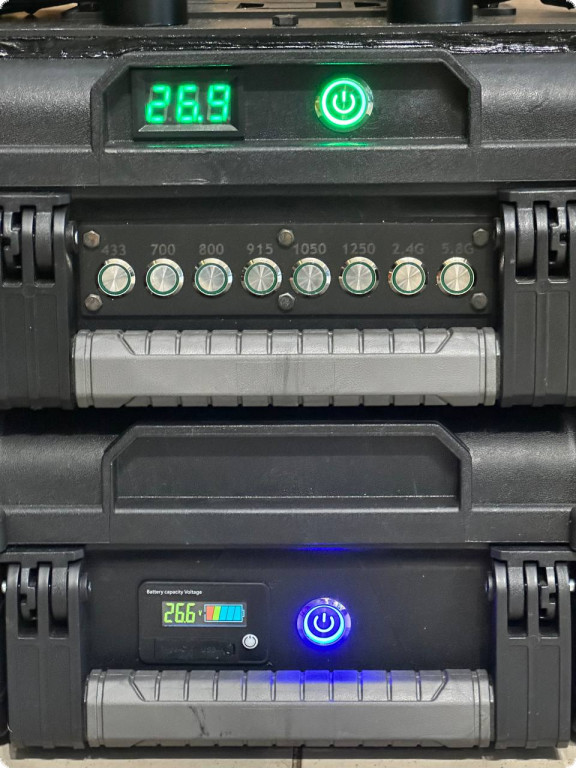

1. Ручне управління:

- Кнопки із захистом IP65, фіксовані, з підсвіткою.

- Функції:

- Увімкнення живлення.

- Увімкнення кожного генератора перешкод (8 кнопок).

- Активація радіоуправління.

2. Дистанційне управління:

- Радіопульт (частота 315 МГц) — радіус дії до 2 км у ідеальних умовах.

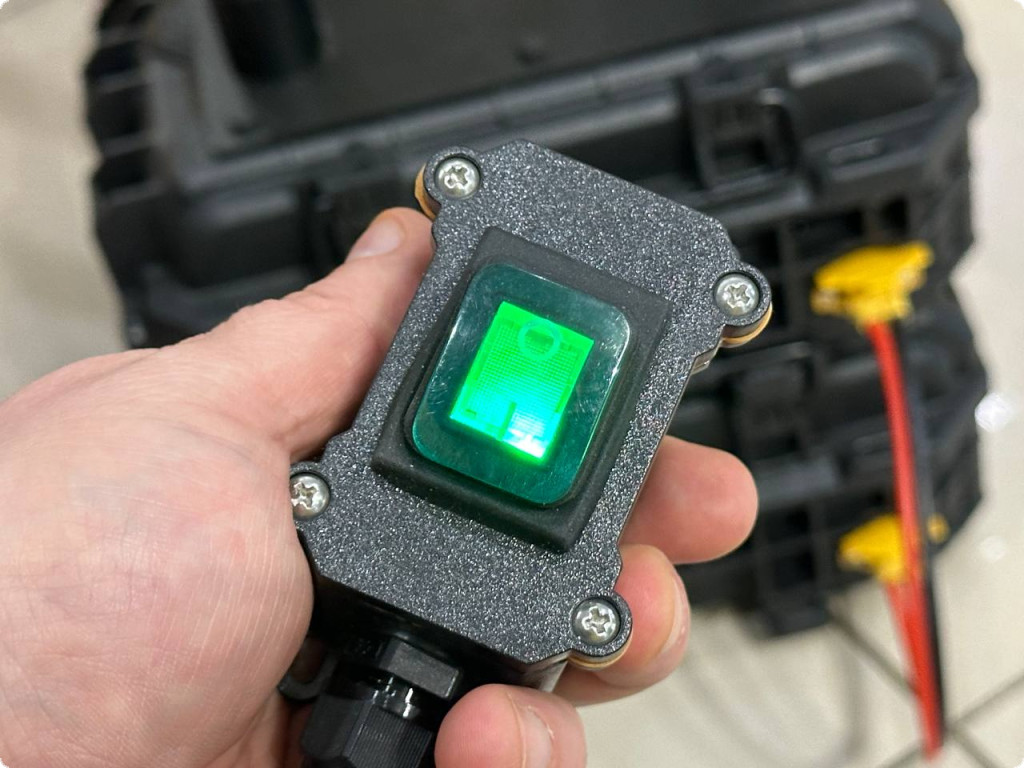

- Провідна кнопка — довжина кабелю 5 м.

3. Візуальна індикація:

- Цифровий вольтметр із відображенням рівня заряду акумулятора.

- USB і Type-C роз'єми для заряджання сторонніх пристроїв (3,1 А).

Комплектація

1. Мережевий шнур 220 В (стандартний, як у ПК).

2. Кабель із «крокодилами» для підключення до автомобільних акумуляторів (2 м, 8 AWG).

3. 2 пульти дистанційного управління.

4. Інструкція з експлуатації.

Опис

Портативна система радіоелектронної боротьби (РЕБ) призначена для створення ефективних перешкод у широкому частотному діапазоні з метою захисту від безпілотних літальних апаратів (БПЛА) та інших пристроїв, що використовують бездротовий зв’язок. Завдяки компактній конструкції та використанню високоякісних матеріалів, система підходить для застосування як у стаціонарних, так і в мобільних умовах.

Основні переваги системи:

1. Висока ефективність перешкоджання – система здатна працювати одночасно у восьми різних частотних діапазонах із вихідною потужністю 60 Вт на кожному генераторі перешкод.

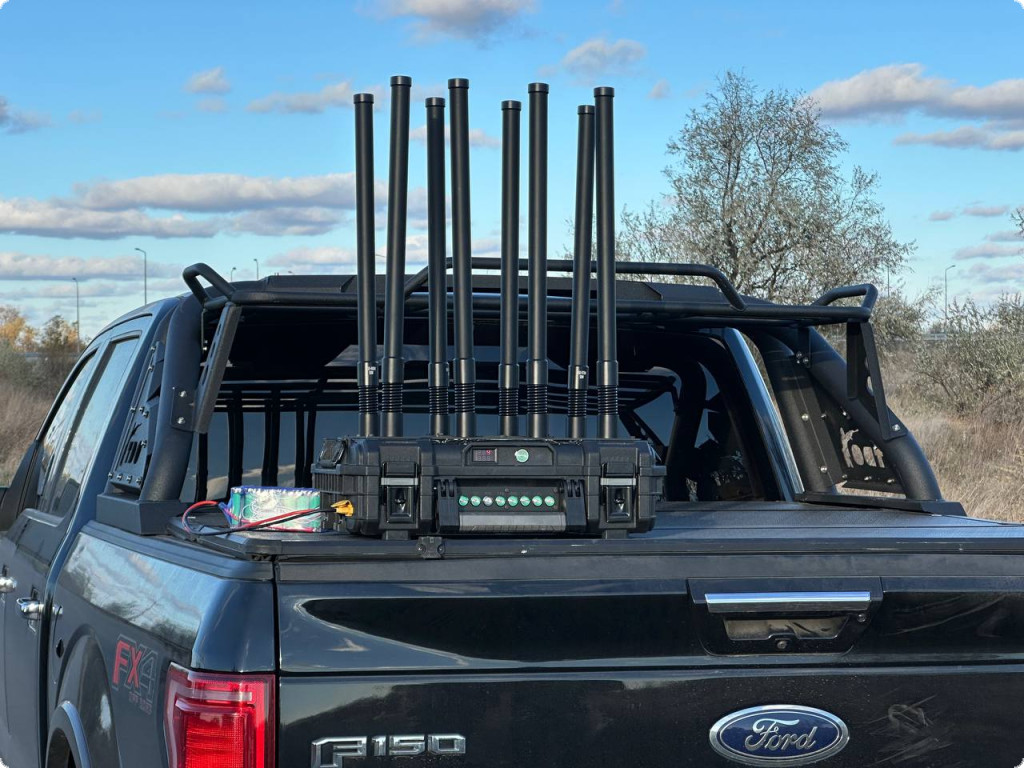

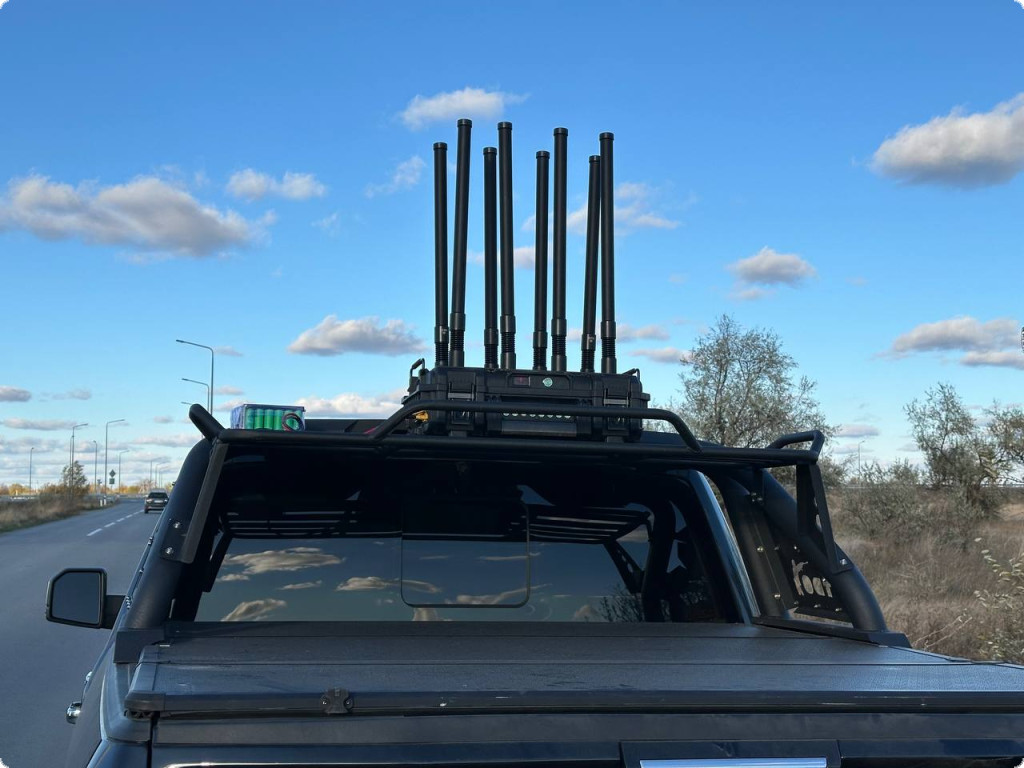

2. Мобільність – двосекційна конструкція у вигляді ударостійких кейсів дозволяє використовувати систему як у польових умовах, так і в транспортних засобах.

3. Автономність – акумулятор із великою ємністю (45 А·год) забезпечує тривалий час роботи навіть без доступу до зовнішніх джерел живлення.

4. Гнучкість конструкції антен – всеспрямовані антени з пружинною базою забезпечують стабільність роботи та запобігають механічним пошкодженням у складних умовах експлуатації.

5. Безпека та надійність – система охолодження з високошвидкісними вентиляторами та термодатчиками гарантує стабільну роботу при високих навантаженнях.

Дальність придушення безпілотників

Ефективність придушення сигналу залежить від відстані до об’єкта та його висоти. Нижче наведено результати тестувань системи на прикладі безпілотника DJI Mavic 3T:

1. На відстані 500 метрів до оператора:

- На висоті 20 метрів дрон втрачає зв’язок на відстані 100 метрів від РЕБ.

2. На відстані 1000 метрів до оператора:

- На висоті 20 метрів дрон втрачає зв’язок на відстані 200 метрів від РЕБ.

3. На відстані 1800 метрів до оператора:

- На висоті 20 метрів дрон втрачає зв’язок на відстані 300+ метрів від РЕБ.

Сценарії використання

Система портативної радіоелектронної боротьби (РЕБ) може бути використана у таких сценаріях:

1. Захист об'єктів інфраструктури:

- Створення перешкод для захисту стратегічних об'єктів (електростанції, аеропорти, військові бази) від дронів-розвідників або атакуючих дронів.

2. Мобільні колони та транспортні засоби:

- Захист військових колон або конвоїв під час пересування, особливо у зонах високого ризику.

3. Польові штаби та тимчасові табори:

- Забезпечення безпеки стаціонарних об'єктів, таких як штаби чи базові табори, шляхом створення «захисного купола» від дронів.

4. Операції у міській місцевості:

- Придушення сигналів управління дронами у насиченому радіочастотному середовищі для захисту важливих точок у міських зонах.

Інструкції з експлуатації та обмеження

1. Умови роботи:

- Температурний діапазон: від -20°C до +50°C.

- Вологість: до 85% без конденсації.

- Уникайте прямого контакту з водою чи снігом, якщо кейси відкриті.

2. Заборони:

- Вмикати РЕБ без підключених антен суворо заборонено. Це може призвести до пошкодження генераторів перешкод.

- Не використовувати пристрій у зонах з високим рівнем електромагнітних перешкод, які можуть впливати на роботу системи.

3. Рекомендації:

- Розташовуйте антени на висоті мінімум 2 метри над землею для оптимальної ефективності.

- Враховуйте відкритість місцевості: в лісистих зонах радіус дії може знижуватися.

- Не допускайте перегріву системи. Слідкуйте за станом вентиляції та температурою радіаторів.

Гарантії та обслуговування

1. Гарантійні умови:

- Гарантія на всі компоненти системи: 12 місяців з моменту придбання.

- Необхідно дотримуватися інструкцій з експлуатації для збереження гарантії.

2. Обслуговування:

- Перевіряйте стан антен та роз'ємів перед кожним використанням.

- Очищуйте вентиляційні отвори для уникнення перегріву.

- Регулярно перевіряйте рівень заряду акумулятора.

3. Ремонт:

- У разі виходу з ладу генераторів чи антен звертайтеся до авторизованого сервісного центру.

Інструкція з використання

Для підключення та запуску системи РЕБ необхідно виконати наступні дії:

- Зовнішнє живлення:

- Від джерела 24 Вольт:

Використовуйте кабель із комплекту з роз'ємом XT90. Вставте кабель у відповідний роз'єм на лівій стороні верхнього кейса.

- Від джерела 12 Вольт:

З'єднайте кабель із роз'ємом XT90 із відповідним входом на нижньому кейсі.

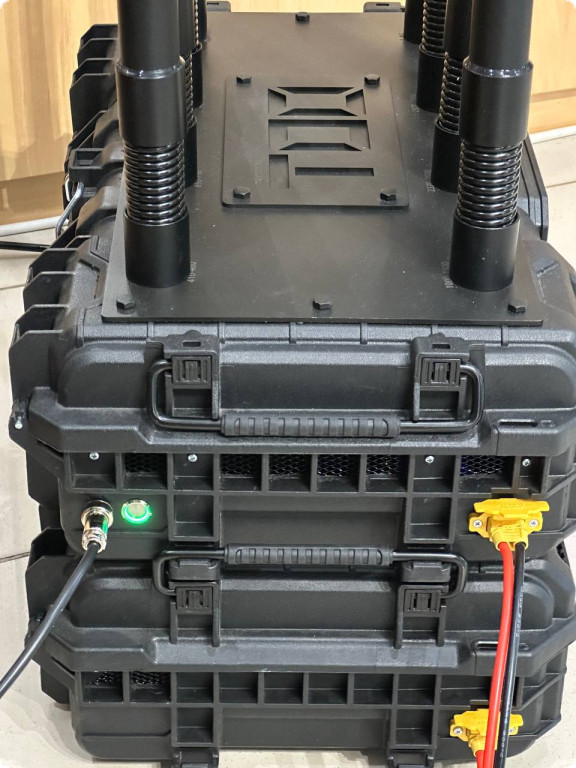

- Живлення від нижнього кейса:

Підключіть верхній та нижній кейси кабелем із роз'ємами XT90. У комплекті є два кабелі (40 см та 200 см), які можна використовувати залежно від умов розташування кейсів.

- Потім натисніть таку ж кнопку на верхньому кейсі для активації системи.

- На верхньому кейсі натисніть кнопки управління глушилками, щоб увімкнути необхідні частоти.

- Підключіть проводний пульт до роз'єму з 3-ма контактами на лівій стороні верхнього кейса.

- Використовуйте пульт для увімкнення та управління системою.

- Радіопульт дозволяє дистанційно вмикати та вимикати систему.

Особливості використання автомобільного акумулятора

Якщо система РЕБ підключена до автомобільного акумулятора через кабель XT90, слід врахувати такі особливості:

- Через високу потужність система не може одночасно повноцінно заряджатися та працювати.

- У такому режимі РЕБ здатна працювати близько 3–4 годин.

- Рекомендується вмикати систему лише за необхідності для збереження заряду акумулятора автомобіля.
