1. Основні параметри системи
Генератори створення перешкод (генератори шумів):
• Кількість: 10 незалежних блоків.
• Призначення: Кожен блок є спеціалізованим генератором створення електронних завад (шумів) у визначених частотних діапазонах, що забезпечує ефективне придушення сигналів цільових систем.
• Робочі частоти:
• 200–300 МГц
• 300–400 МГц
• 410–480 МГц
• 500–700 МГц
• 700–1000 МГц
• 1100–1300 МГц
• 1300–1500 МГц
• 1500–1650 МГц
• 2350–2500 МГц
• 5715–5850 МГц
• Потужність випромінювання кожного блоку: 50 Вт.
• Споживана потужність одного блоку: ≈110-130 Вт.
Примітка: Система забезпечує одночасну роботу всіх 10 генераторів створення перешкод для максимально ефективного придушення сигналу.
Антени:
• Кількість: 10.

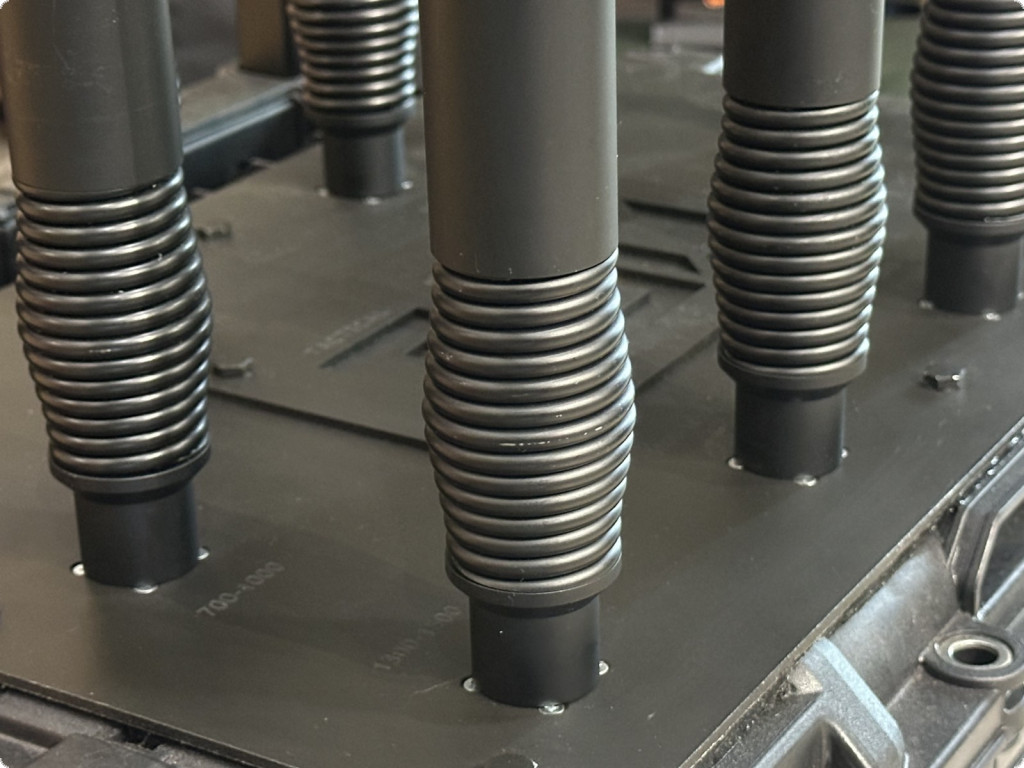

• Тип: Всеспрямовані спіральні антени з гнучкою пружинною основою.
• Кут дії: 360°.
• Максимальна потужність: до 100 Вт.
• Матеріал: Скловолоконний корпус, стійкий до механічних пошкоджень.
• Розміри: довжина – 60 см, діаметр – 33 мм.
2. Енергозабезпечення
Акумуляторна система:
• Тип: Li-Ion.
• Напруга: 24-29,4 В.
• Ємність: 100 А·год.
• Роз’єм підключення: XT-90.
Автоматичний запобіжник на струм 50А
• Тривалість роботи: При повному навантаженні система може працювати приблизно 2 години на власних акумуляторах.
Зарядні пристрої:
• 220 В:
• Потужність: 1600 Вт.
• Зарядний струм: 54А
• Час повного заряду: 2 години.
• Тип підключення: стандартний роз’єм (як у ПК).
• 12 В:
• Зарядний струм: 65 А (14 В × 65 А = 910 Вт).
• Роз’єм підключення: XT-90.
• Час заряду ≈3 години.
• Примітка: Заряджання від 12 В здійснюється лише при працюючому двигуні (через пряме підключення до акумулятора або спеціально виведені дроти); зарядка від прикурювача заборонена.
Загальне енергоспоживання системи:
• Від 220 В: 1,6 кВт/год.
• Від 12 В: 65 А.
3. Конструкція
Корпус (кейс):
• Кількість: 1 інтегрований кейс.
• Матеріал: Ударостійкий полімер.
• Особливості:
• Всі компоненти (генератори створення перешкод, антени, акумулятор, зарядні пристрої, система охолодження, вольтметр та елементи управління) розміщені в одному корпусі.

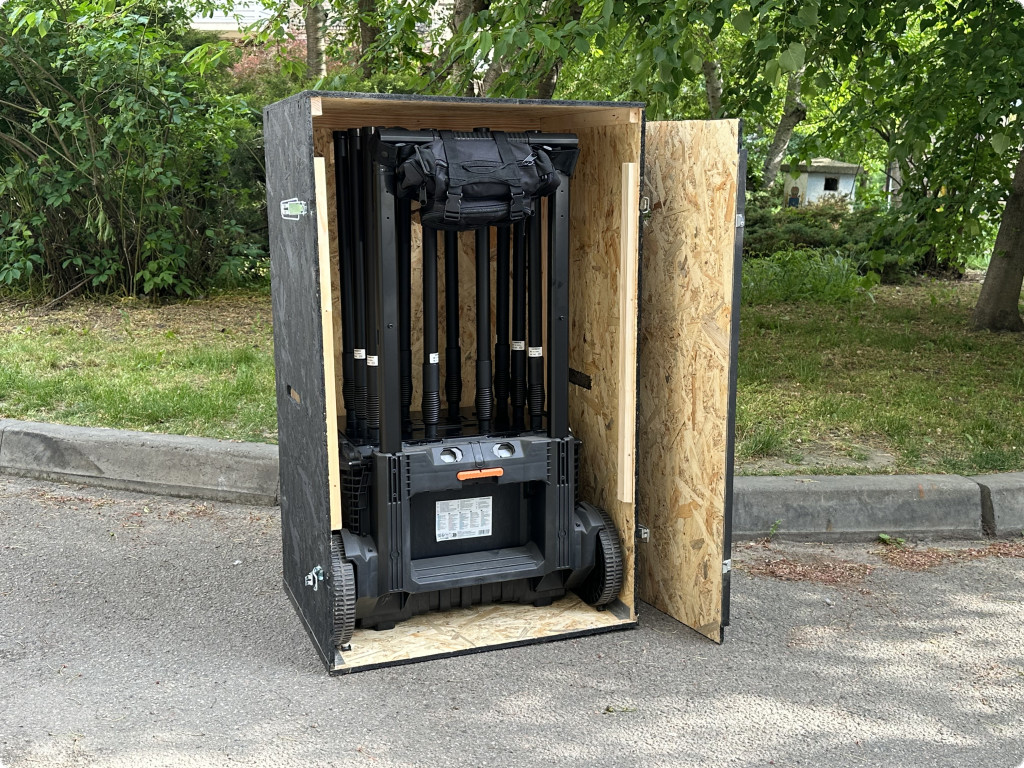

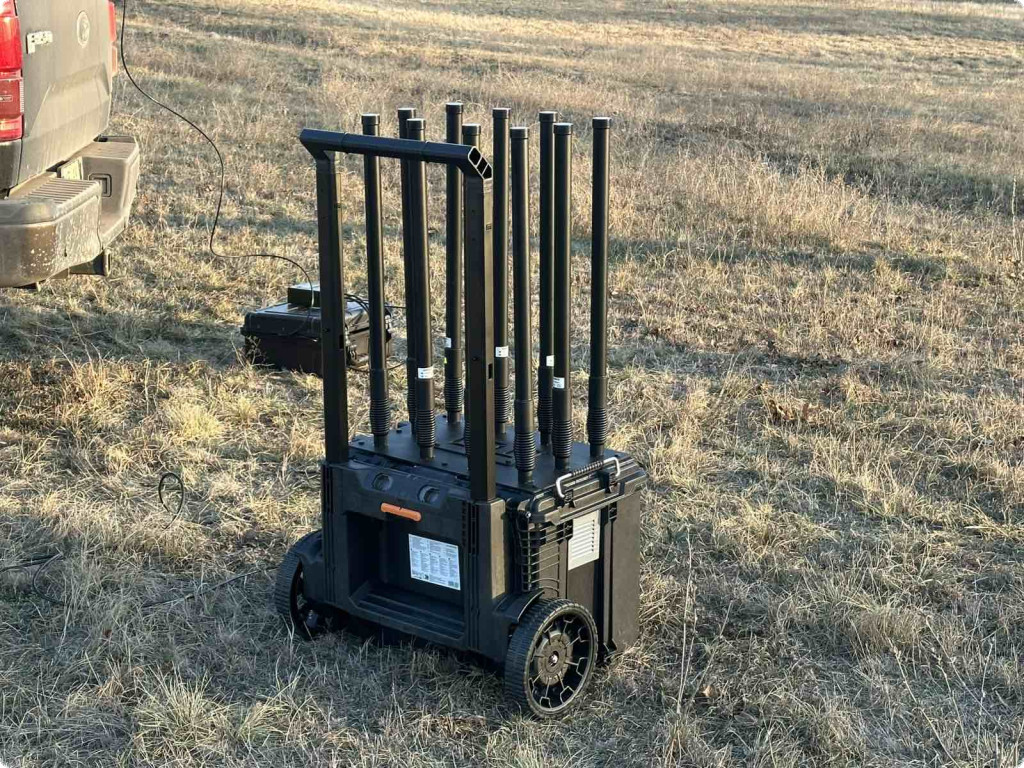

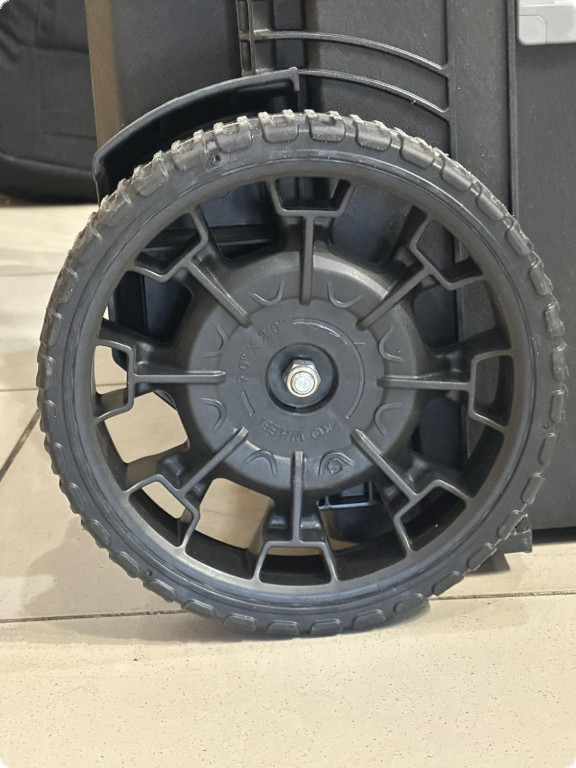

• Вбудовані колеса забезпечують високу мобільність системи; колеса можна швидко знімати для адаптації до специфіки експлуатації.
Охолодження і термозахист:
• Вентилятори: 2 високошвидкісних (5000 об/хв) з магнітною підвіскою.
• Радіатори: Масивні, встановлені на кожному генераторі, оснащені термодатчиками з автоматичним відключенням при температурі понад 70°C.
4. Управління
Локальне (ручне) управління:

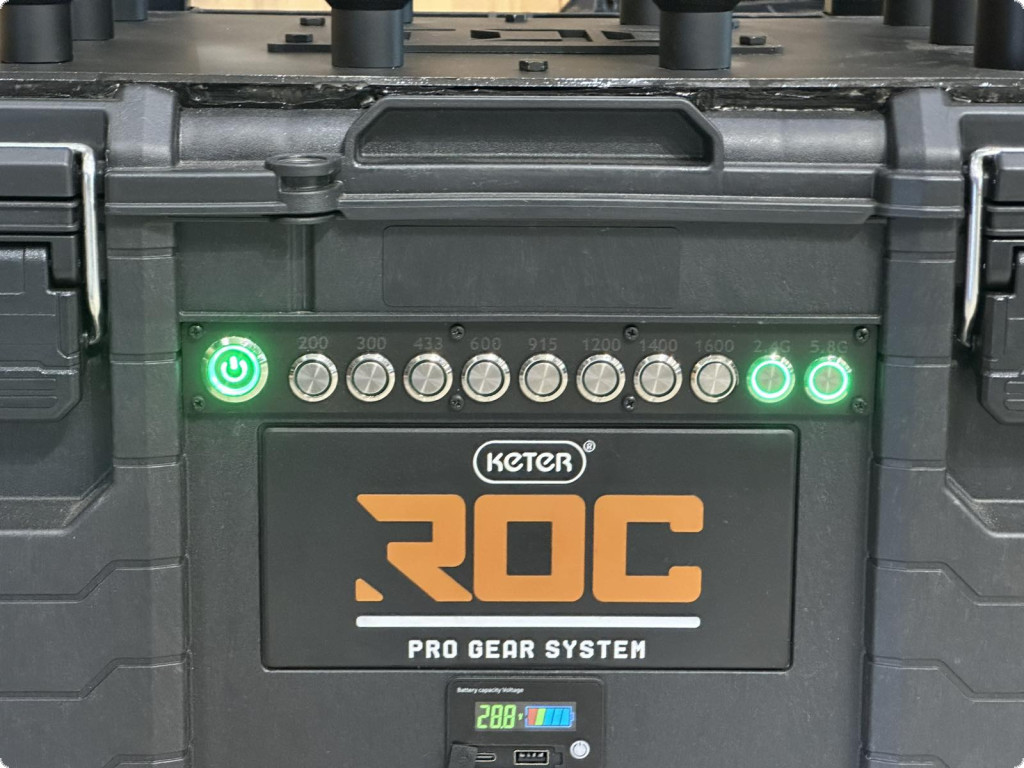

• Панель з кнопками з підсвіткою та класом захисту IP65.
• Функції:
• Увімкнення/відключення живлення системи.
• Активація кожного з 10 генераторів створення перешкод окремими кнопками.
Проводне дистанційне управління:
• Система оснащена кнопкою дистанційного управління, що дозволяє оперативно вмикати та вимикати систему на відстані.
Візуальна індикація:

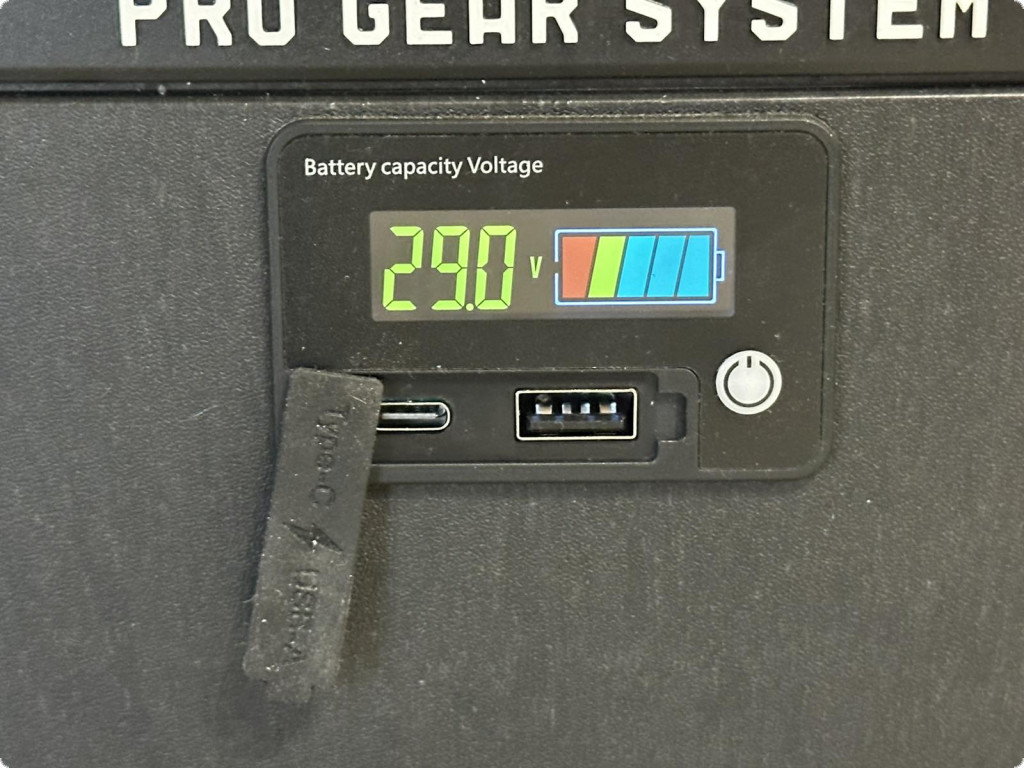

• Цифровий вольтметр для контролю рівня заряду акумулятора.
• USB та Type-C роз’єми для зарядки сторонніх пристроїв (максимум 3,1 А).
5. Комплектація
1. Мережевий шнур 220 В (стандартний, як у ПК).
2. Кабель з кнопкою для дистанційного управління (довжина – 6 м).
3. Кабель для підключення до акумулятора (довжина – 6 м).
4. Інструкція з експлуатації.
6. Опис системи

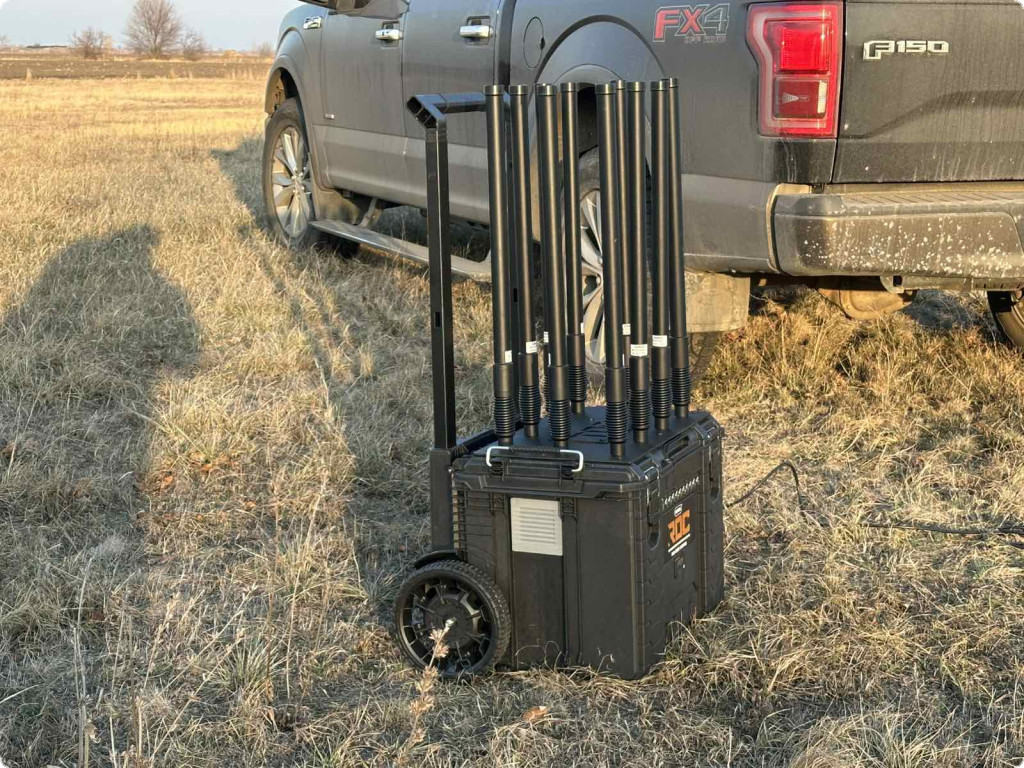

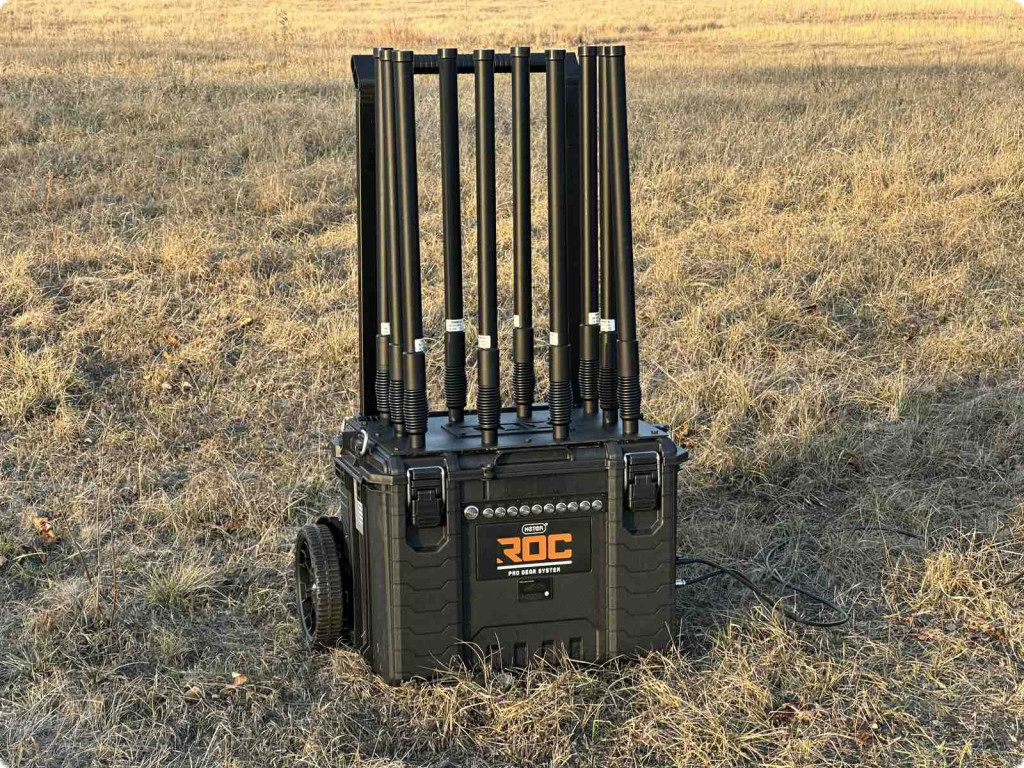

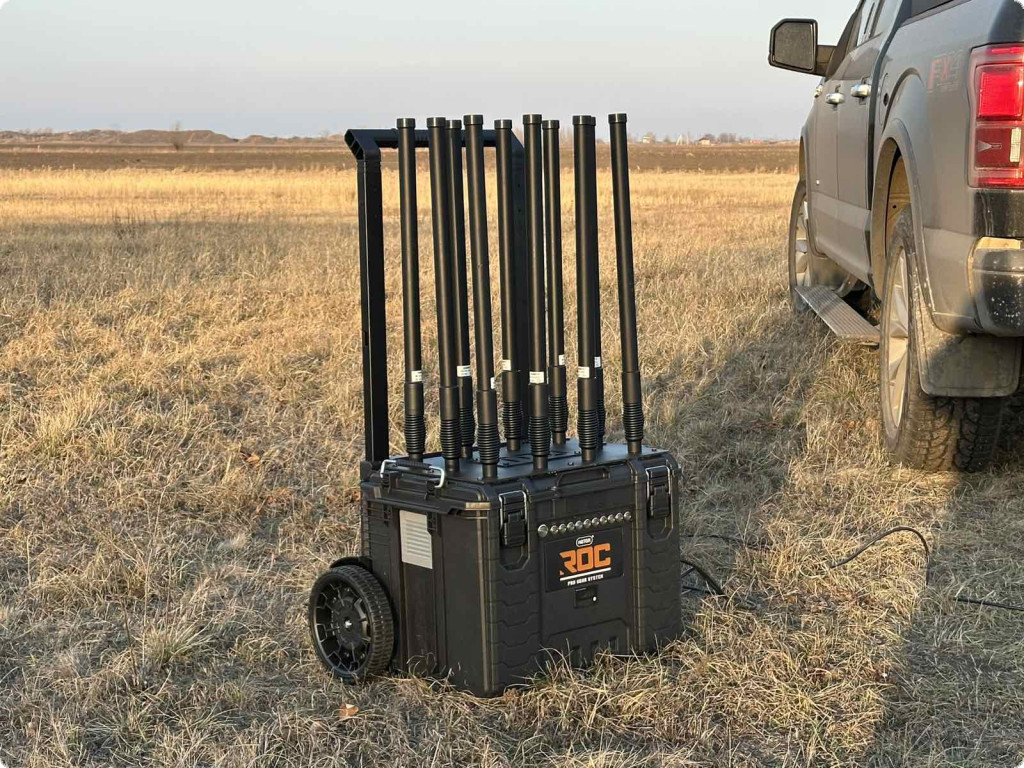

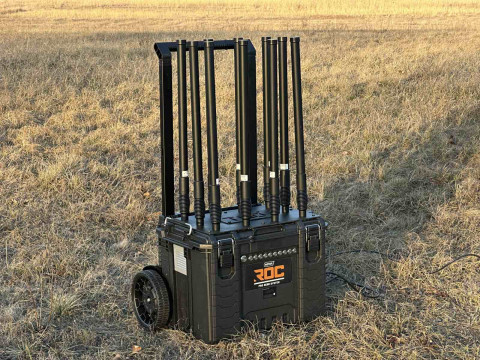

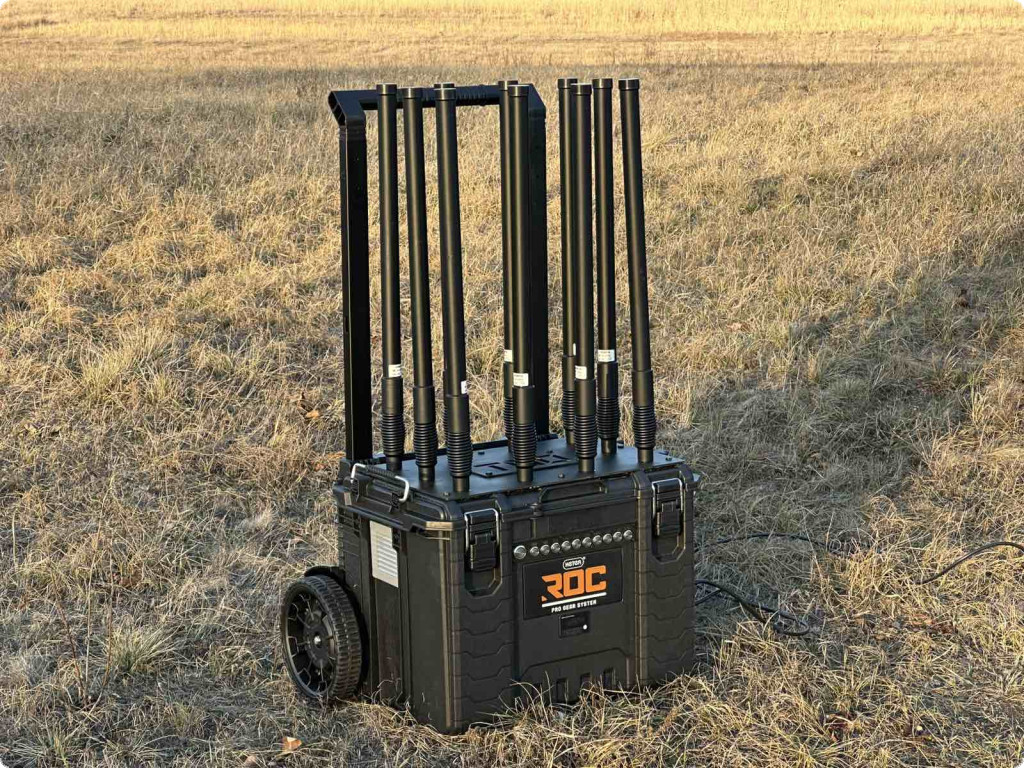

Портативна система радіоелектронної боротьби розроблена для створення ефективних електронних завад (шумів) у широкому частотному діапазоні з метою захисту від безпілотних літальних апаратів та інших пристроїв, що використовують бездротовий зв’язок. Завдяки інтегрованій однокейсній конструкції система забезпечує максимальну мобільність та оперативність розгортання як у стаціонарних, так і в польових умовах.
Основні переваги:
• Висока ефективність: одночасна робота 10 генераторів створення перешкод у різних частотних діапазонах із вихідною потужністю 50 Вт кожен.
• Мобільність: єдиний кейс із вбудованими колесами дозволяє легко транспортувати систему; колеса можна швидко знімати.
Консервированные Подарки, [18 фев. 2025 в 5:04 PM]
• Надійність: ефективна система охолодження з високошвидкісними вентиляторами та термодатчиками гарантує стабільну роботу при високих навантаженнях.
• Простота управління: інтуїтивно зрозуміла панель керування та проводна кнопка дистанційного управління забезпечують оперативну активацію необхідних генераторів.
7. Дальність придушення безпілотних літальних апаратів
Ефективність придушення сигналу залежить від відстані до об’єкта та його висоти. Результати випробувань на прикладі безпілотника DJI Mavic 3T:
• На відстані 500 м від оператора:
При висоті 20 м дрон втрачає зв’язок на відстані ≈100 м від системи.
• На відстані 1000 м від оператора:
При висоті 20 м дрон втрачає зв’язок на відстані ≈200 м від системи.
• На відстані 1800 м від оператора:
При висоті 20 м дрон втрачає зв’язок на відстані понад 300 м від системи.
Показники можуть змінюватися від багатьох факторів: рельєф місцевості, модифікації БПЛА, вологості повітря то що.
8. Сценарії використання
Система TDO може використовуватись у наступних умовах:
• Захист об’єктів інфраструктури: створення ефективних перешкод для захисту стратегічних об’єктів (електростанції, аеропорти, військові бази) від атак чи розвідки дронами.
• Мобільні колони та транспортні засоби: забезпечення безпеки військових колон або конвоїв під час пересування у зонах високого ризику.
• Польові штаби та тимчасові табори: створення «захисного купола» для забезпечення безпеки стаціонарних об’єктів.
• Операції у міських умовах: придушення сигналів управління дронами у насичених радіочастотних середовищах для захисту важливих точок.
9. Інструкції з експлуатації та обмеження
Робочі умови:
• Температурний діапазон: від -20°C до +50°C.
• Відносна вологість: до 85% без конденсації.
• Уникайте прямого контакту з водою чи снігом, якщо корпус відкритий.
Заборонено:
• Не вмикайте систему без підключених антен – це може призвести до пошкодження генераторів створення перешкод.

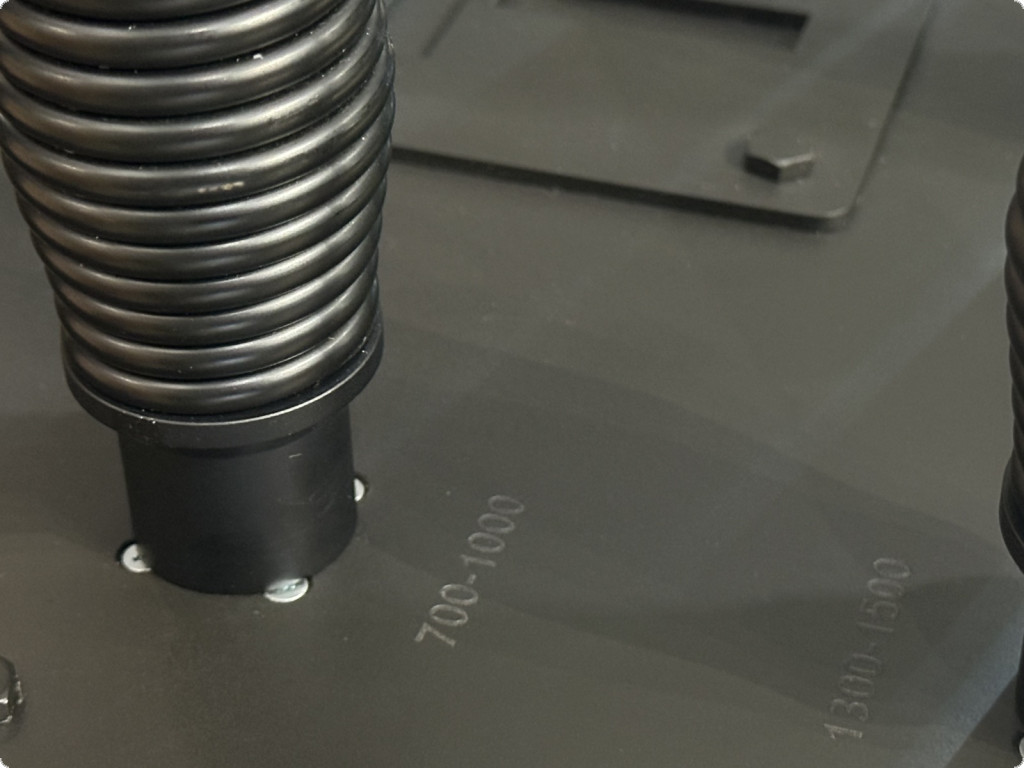

• Кожная антенна має бути підключена до конкретного розʼєму з тією ж частотою що і на маркуванні.
• Не експлуатуйте систему з видимими механічними пошкодженнями або ушкодженими електричними з’єднаннями.
• Не допускайте самостійного модифікування або ремонту – усі роботи проводьте виключно у авторизованих сервісних центрах.
Рекомендації:
• Розташовуйте антени на висоті не менше 2 м над землею для досягнення оптимальної ефективності роботи системи.
• Перед кожним використанням переконайтеся, що всі кабелі та роз’єми надійно підключені і не мають механічних пошкоджень.
10. Гарантійні умови та обслуговування
Гарантійні умови:
• Гарантія на всі компоненти системи – 12 місяців з моменту придбання.
• Дотримання інструкцій з експлуатації є умовою збереження гарантії.
Обслуговування:
• Перед кожним використанням перевіряйте стан антен та роз’ємів.

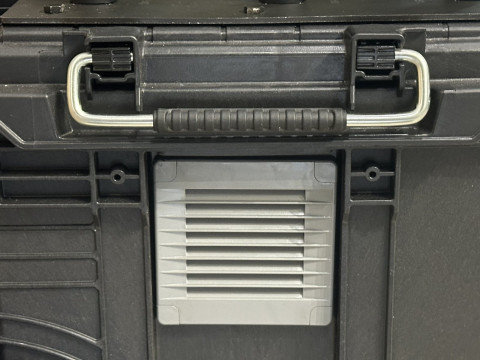

• Регулярно очищуйте вентиляційні отвори для запобігання перегріву.
• Контролюйте рівень заряду акумулятора.
Ремонт:
• У разі виникнення несправностей генераторів чи антен звертайтеся до авторизованого сервісного центру.
11. Інструкція з використання
1. Підключення зовнішнього живлення:
• Від 24 В:
Використовуйте кабель із роз’ємом XT-90 із комплекту. Підключіть його до відповідного входу на корпусі.
• Від 12 В:
Підключіть кабель із роз’ємом XT-90 до входу, призначеного для живлення 12 В.
2. Запуск системи:
• Натисніть кнопку живлення на панелі корпусу для активації системи.
• За допомогою вбудованих кнопок оберіть і увімкніть необхідні генератори створення перешкод відповідно до обраного частотного діапазону.
