Описание

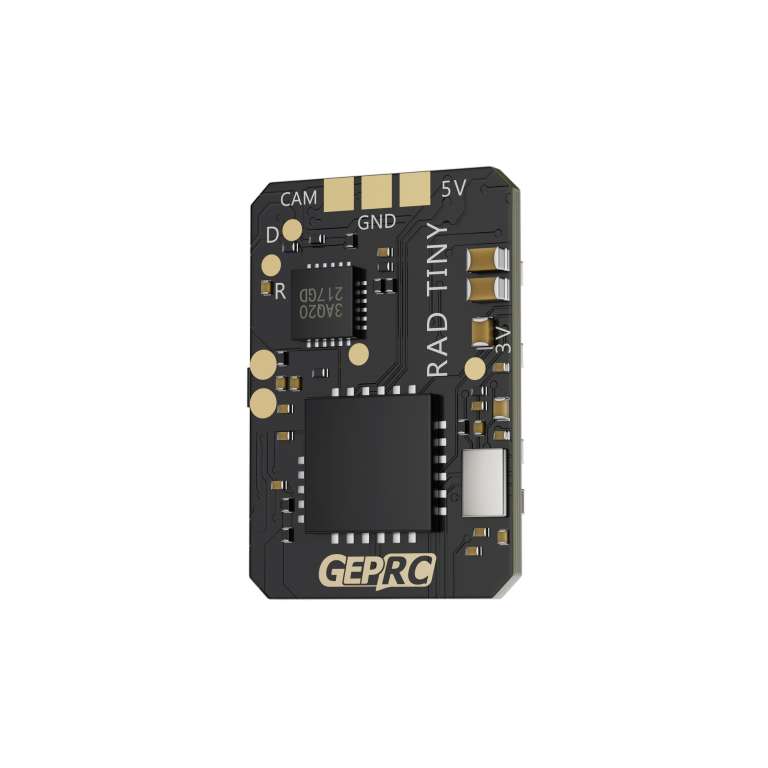

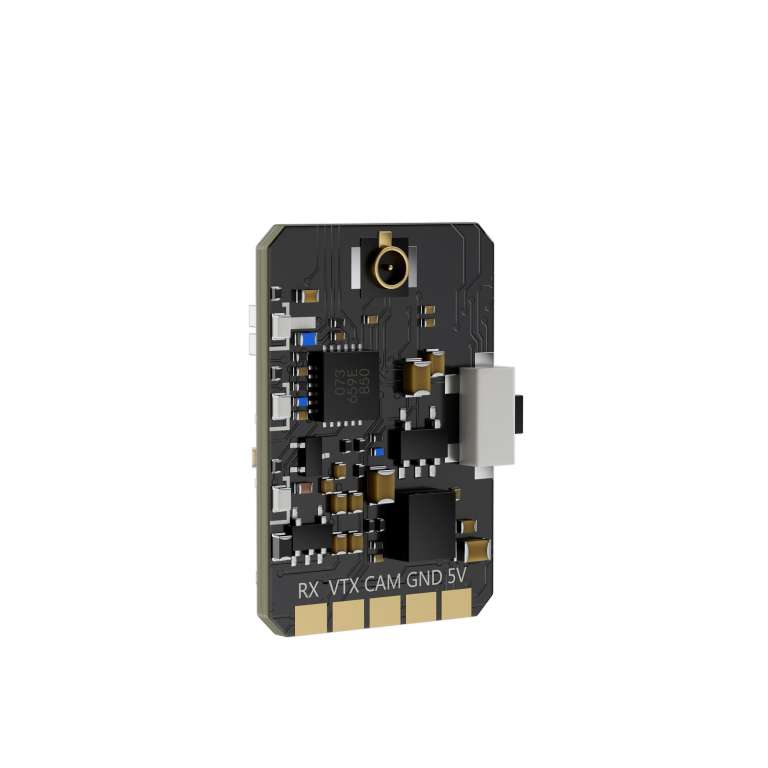

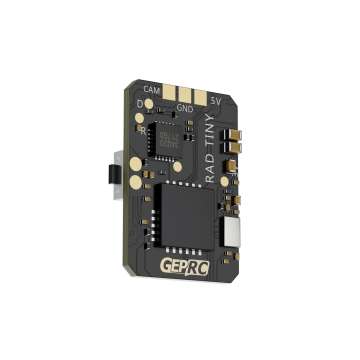

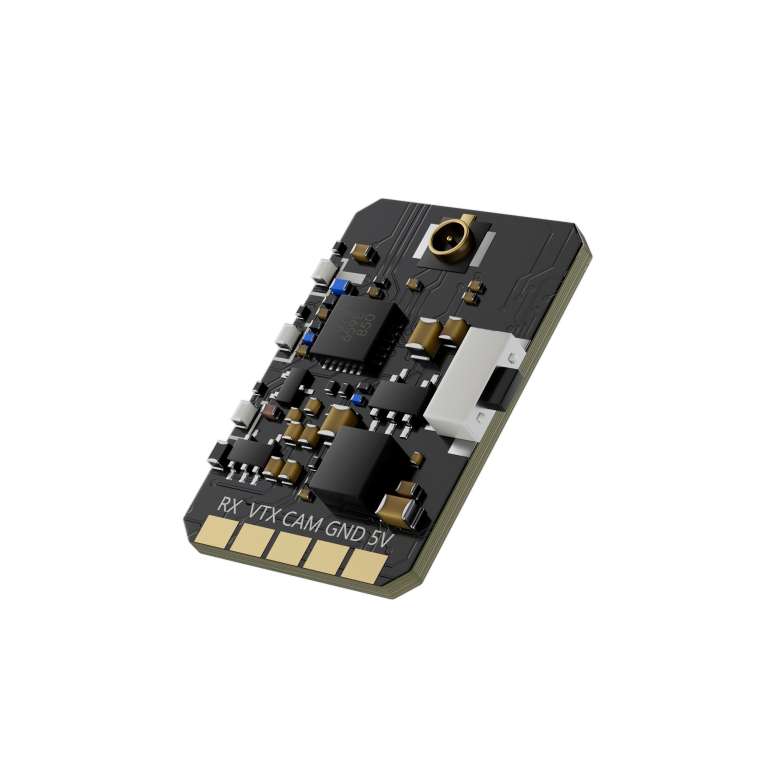

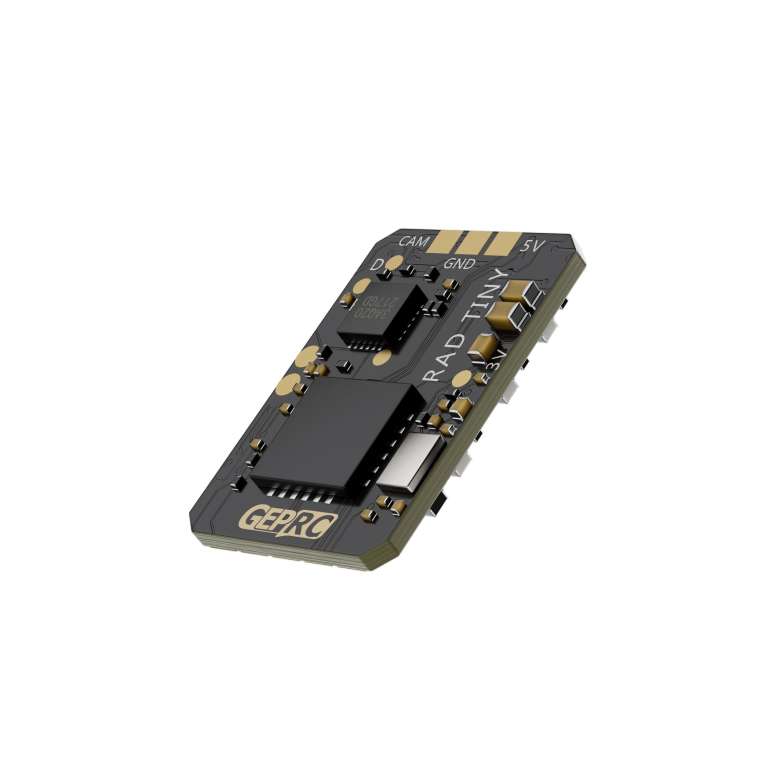

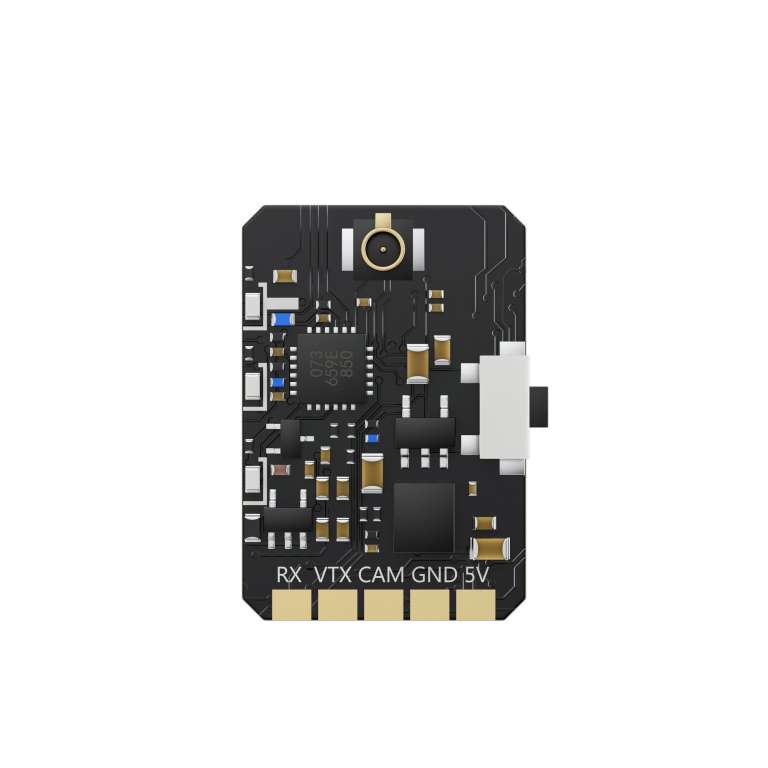

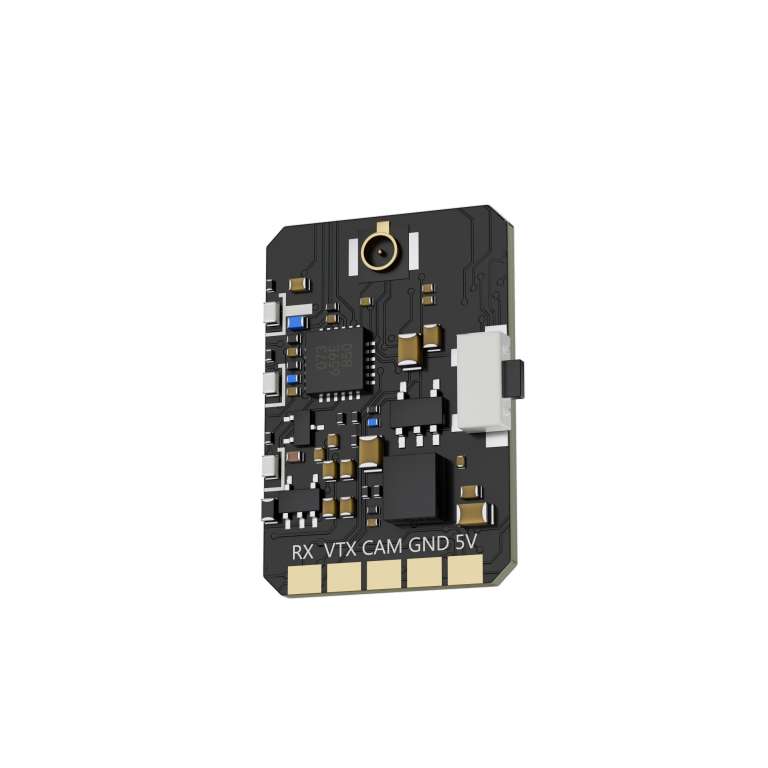

GEPRC RAD Tiny 5.8G 400mW VTX — компактный и лёгкий видеопередатчик, который можно установить даже в ограниченном пространстве. Весит всего 1,1 г (без антенны). Имеет 3 регулируемых уровня мощности, максимальная — 400 мВт, сигнал стабильный. Оснащён температурной защитой, предотвращающей перегрев и повреждение. Поддерживает протокол IRC Tramp, быструю настройку параметров через OSD, одну кнопку управления параметрами и три световых индикатора — управление простое и быстрое.

Характеристики

• Модель: GEPRC RAD Tiny 5.8G 400mW VTX
• Входное напряжение: DC 5V
• Выходное напряжение: 5V (питание 5V для камеры)
• Входное сопротивление: 75Ω
• Протокол управления: IRC Tramp
• Антенна: UFL
• Выходная мощность: 25mW/200mW/400mW/PIT MODE
• Каналы: 48CH
• Формат видео: PAL/NTSC

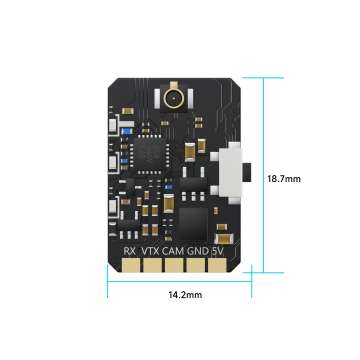

• Размеры: 14mm x 18.5mm

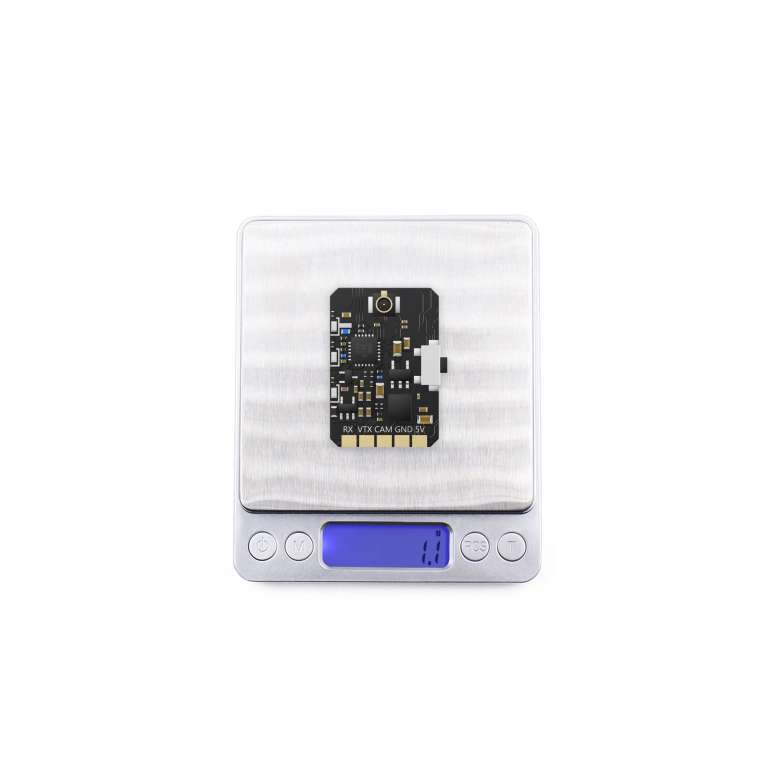

• Вес: 1.1g (антенна не входит)

Особенности

1. Компактный размер — больше вариантов установки.
2. Мощность 400 мВт выделяет мало тепла, сигнал стабильный — подходит для полётов на средние и короткие дистанции.
3. Функция температурной защиты предотвращает повреждение от перегрева.
4. Вход DC 5V — удобно брать питание от полётного контроллера.

Комплектация

1 x GEPRC RAD Tiny 5.8G 400mW VTX

1 x чёрная медная трубчатая антенна 1.13

1 x силиконовый кабель с разъёмом SH1.0-5P

1 x силиконовый кабель с разъёмом SH1.0-3P

1 x руководство GEPRC RAD Tiny 5.8G 400mW VTX

Инструкция по кнопке функций и индикаторам

• Нажмите и удерживайте 2 секунды, чтобы начать с выбора частотной точки. Далее по кругу переключаются: частотные точки (зелёный индикатор), группы каналов (синий индикатор) и мощность (красный индикатор).
• После выбора нужной функции (горит соответствующий индикатор) коротко нажмите кнопку, чтобы циклически переключать значения внутри выбранной функции.
• Нажмите и удерживайте боковую кнопку 2 секунды — синий индикатор начнёт мигать, и устройство перейдёт в режим настройки частоты. Коротким нажатием переключайте частотные точки CH1–CH8. Выберите диапазон частот — индикатор мигнёт соответствующее число раз.
• После выбора частотной точки нажмите и удерживайте кнопку ещё 2 секунды (в течение 5 секунд). Зелёный индикатор начнёт мигать — вход в режим выбора канала. Коротким нажатием переключайте диапазоны/каналы: Band A (1 вспышка); Band B (2 вспышки); Band E (3 вспышки); Band F (4 вспышки); Band R (5 вспышек); Band L (6 вспышек).
• После выбора канала нажмите и удерживайте кнопку ещё 2 секунды (в течение 5 секунд). Красный индикатор начнёт мигать — вход в режим выбора мощности. Коротким нажатием переключайте мощность: 25mW (1 вспышка); 200mW (2 вспышки); 400mW (3 вспышки); PIT Mode.

Важные замечания

• При установке видеопередатчика необходимо оставить пространство для циркуляции воздуха вокруг модуля и обеспечить отвод тепла. Иначе сработает защита от перегрева — мощность снизится или передача может отключиться.
• Перед включением рекомендуется убедиться в правильном диапазоне напряжения. Соблюдайте полярность (+/-), чтобы не повредить компоненты.
• Перед включением питания рекомендуется убедиться, что антенна установлена на RF-выход — это продлевает срок службы модуля.
• Перед использованием прочитайте руководство, чтобы правильно подключить устройство и продлить срок его службы.
