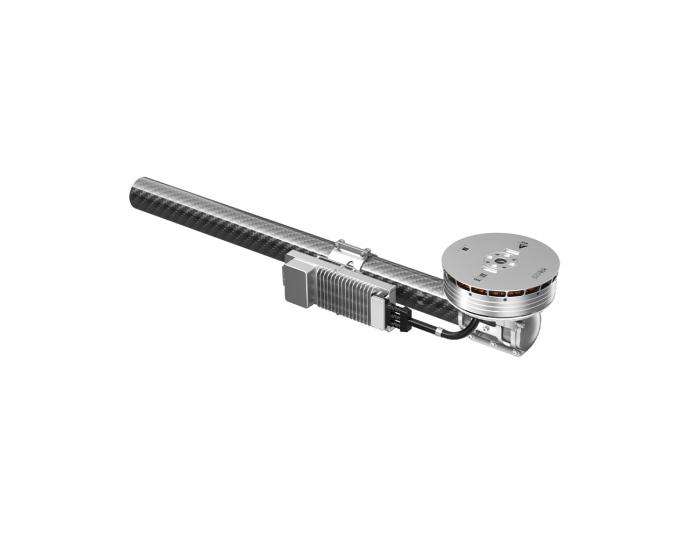

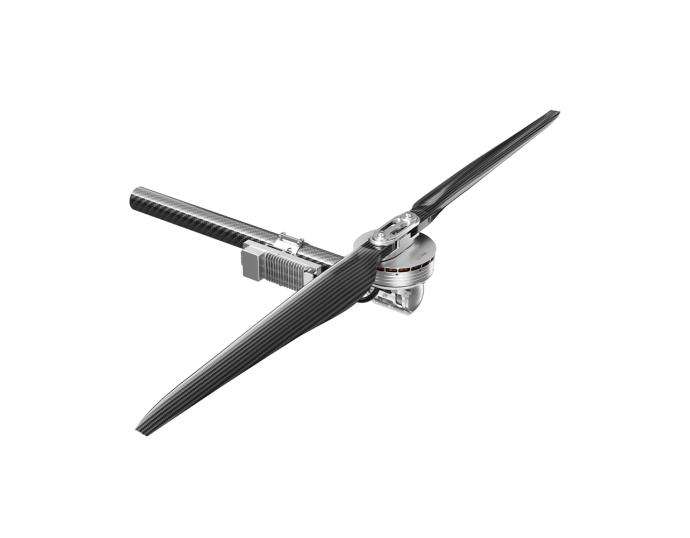

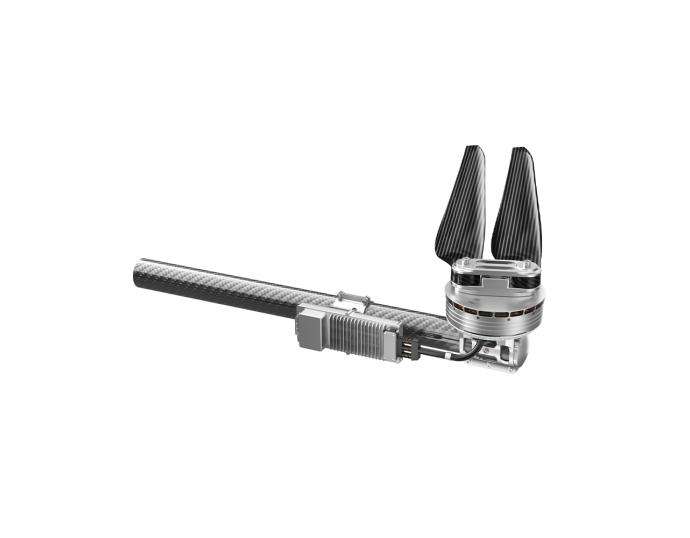

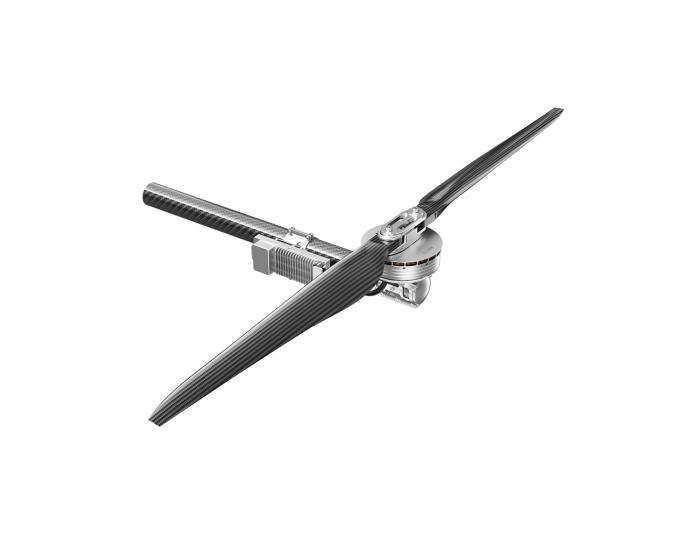

A16-24S
Предпочтительные решения для мультироторных дронов с взлетным весом от 140 кг до 160 кг
Инженерный чертеж
 Корзина
|
 Корзина пуста |
|
Корзина
|
Корзина пуста |
|
|
|
Доставка в течение 2 недель.
Предпочтительные решения для мультироторных дронов с взлетным весом от 140 кг до 160 кг
| Название модели | A16-24S KV35 | Применимый диаметр углеродной трубки | 60mm |
| Конфигурация пакета | A16-24S (Двигатель)+24S FOC 260A (Электронный регулятор)+EFZ63 (Пропеллер) | Материал проволоки, количество проволоки, цвет | Шнур питания: 8 # AWG Красный Черный Сигнальная линия: экранированная проволока 5+1 |
| Рекомендуемые аккумуляторы | 24~28S (LiPo) | Длина проволоки | 2000±5mm |
| Номинальное растягивающее усилие одной оси | 35~40kg | Вес всей машины, включая провода (включая Blade) | 5750±2%g |
| Номинальный эффект растягивающего усилия | 9.3g/W (35kg) | Уровень защиты | IPX5 |
| Максимальное тяговое усилие | 80kg | Рабочая температура окружающей среды | -20~55℃ |
| Параметры двигателя | |||
| Размер статора | 155*23.5mm | KV | 35 |
| Параметры ESC | |||
| Диапазон хода дроссельной заслонки | 1100~1940us | Максимальное напряжение | 120V |
| Способ связи | DRONE CAN、UAV CAN、 CUBE CAN | Максимальный ток (кратковременный) | 260A (Открытая среда и температура≤60℃) |
| Способ управления | PWM/CAN | BEC | / |
| Параметры лезвия | |||
| Технические характеристики и модели | EFZ63 (Складной пропеллер из углеродного волокна) | Длина проволоки | 63 дюйм (1600.2mm) |
| тип | Напряже- ние (В) | Точка дросселя | Ток (A) | Натяже- ние (г) | Крутящий момент (N·m) | Скорость вращения (RPM) | КПД двигателя (%) | Комплексное силовое воздействие (г/Вт) | Температура двигателя (℃) |
| A16-24S KV35 + 24S FOC 260A + EFZ63P | 92 | 30% | 9.05 | 12012 | 7.92 | 876 | 86.80 | 14.40 | 76 (температура окружающей среды: 25) |
| 35% | 13.12 | 15973 | 10.45 | 996 | 89.90 | 13.20 | |||
| 40% | 18.44 | 20402 | 13.35 | 1116 | 91.50 | 12.00 | |||
| 45% | 24.81 | 25105 | 16.33 | 1260 | 92.70 | 10.90 | |||
| 50% | 32.52 | 29951 | 19.59 | 1356 | 92.50 | 10.00 | |||
| 55% | 41.32 | 35394 | 23.03 | 1452 | 91.90 | 9.30 | |||
| 60% | 50.67 | 40166 | 26.34 | 1576 | 91.40 | 8.60 | |||
| 65% | 61.48 | 45502 | 29.91 | 1657 | 91.10 | 8.00 | |||
| 70% | 74.01 | 51151 | 33.66 | 1778 | 89.90 | 7.50 | |||
| 75% | 86.95 | 56618 | 37.22 | 1848 | 89.60 | 7.00 | |||
| 80% | 103.79 | 62754 | 41.59 | 1959 | 89.10 | 6.60 | |||
| 85% | 121.52 | 68611 | 45.76 | 2028 | 86.50 | 6.10 | |||
| 90% | 133.68 | 72671 | 48.45 | 2088 | 85.70 | 5.90 | |||
| 95% | 148.48 | 77006 | 51.35 | 2139 | 84.00 | 5.60 | |||
| 100% | 165.78 | 80586 | 54.63 | 2190 | 82.00 | 5.30 | |||
| Внимание: Температура двигателя - это температура корпуса двигателя, работающего в течение 2 минут при дроссельной заслонке 80%. （Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR） | |||||||||
| Производитель: | T-Motor |
